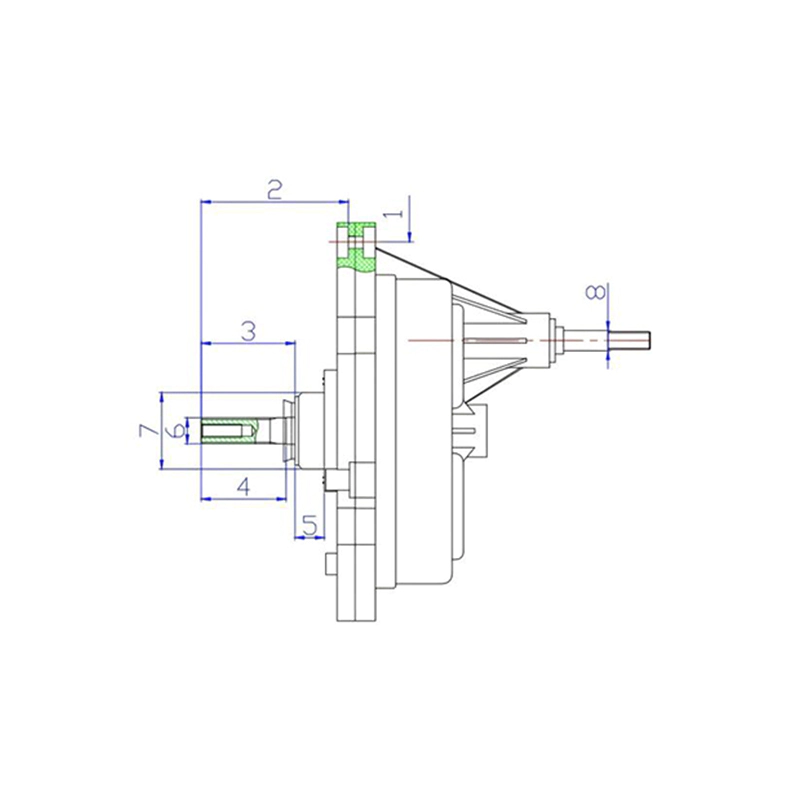

Obudowa przekładni pralki

1. Co to jest obudowa przekładni pralki

Obudowa przekładni pralki to obudowa konstrukcyjna, która otacza i podtrzymuje wewnętrzną przekładnię zębatą zespołu układu napędowego, zapewniając otwory łożysk, występy montażowe i powierzchnie uszczelniające, które utrzymują prawidłowo wyrównany mechanizm przekładni, jednocześnie chroniąc go przed wilgocią zewnętrzną. W odróżnieniu od kompletnego funkcjonalnego zespołu układu napędowego, a skrzynia biegów pralki odnosi się w szczególności do samego formowanego lub odlewanego elementu obudowy, zwykle dostarczanego w postaci dwóch współpracujących połówek, które są ze sobą przymocowane wokół przekładni podczas montażu. Obudowa przenosi obciążenia mechaniczne generowane przez zazębione koła zębate i przenosi je na obudowę urządzenia poprzez punkty mocowania, co sprawia, że ​​dobór materiałów i konstrukcja konstrukcyjna mają bezpośredni wpływ na ogólną niezawodność układu napędowego.

Ponieważ obudowa przekładni jest częścią konstrukcyjną przenoszącą obciążenia, a nie elementem ruchomym, jej działanie ocenia się przede wszystkim na podstawie stabilności wymiarowej pod wpływem naprężeń termicznych i mechanicznych, odporności na pękanie lub odkształcenie w punktach mocowania oraz jej zdolności do tłumienia hałasu zazębiania się przekładni, a nie na podstawie właściwości obrotowych. A skrzynia biegów pralki które utrzymuje wąskie tolerancje otworów łożyska przez cały okres użytkowania, pomaga zachować prawidłowe ustawienie zazębienia przekładni, co z kolei zapewnia stałe przenoszenie momentu obrotowego i zmniejsza nieprawidłowe zużycie powierzchni stykowych zębów. Wybór materiału, grubość ścianki i konstrukcja żeber oraz układ uszczelnienia z podziałem w obudowie to na ogół trzy czynniki, które najbardziej bezpośrednio odróżniają jedną konstrukcję obudowy przekładni od drugiej.

Na tej stronie kategorii zebrano typowe typy materiałów i konfiguracje strukturalne stosowane w produkcji obudów przekładni pralek, ich ogólne zasady działania, względy dotyczące wyboru specyficznego dla zastosowania w przypadku produkcji OEM i wymiany na rynku wtórnym, a także wskazówki dotyczące konserwacji istotne dla kontroli obudowy i ponownego montażu. Treść została zorganizowana tak, aby pomóc inżynierom, zespołom zaopatrzeniowym i technikom zajmującym się konserwacją ocenić opcje skrzyń biegów dla danej platformy układu napędowego pralki.

2. Typowe typy i cechy strukturalne

Obudowy przekładni pralek zasadniczo wyróżniają się materiałem oraz procesem formowania lub odlewania zastosowanym do uformowania obudowy, a także układem linii podziału zastosowanym do zamknięcia wewnętrznego układu przekładni. Cztery poniższe konfiguracje obejmują większość projektów skrzyń biegów stosowanych obecnie w platformach układu napędowego pralek.

(1) Obudowa z tworzywa sztucznego formowana wtryskowo

Wzmocnione konstrukcyjne tworzywo sztuczne, zwykle nylon wypełniony włóknem szklanym lub podobny polimer, jest formowane wtryskowo w kształt obudowy z integralnymi żebrami i występami, aby zwiększyć sztywność bez zwiększania znacznej wagi. Takie podejście ogólnie zmniejsza całkowitą masę układu napędowego i zapewnia użyteczną charakterystykę tłumienia hałasu w porównaniu ze sztywną metalową obudową.

(2) Odlewana metalowa obudowa

Odlewanie ciśnieniowe ze stopu aluminium lub stopu cynku pozwala uzyskać obudowę o wyższej sztywności strukturalnej i ogólnie lepszej stabilności wymiarowej w warunkach cykli termicznych niż w przypadku odpowiednika z tworzywa sztucznego. Podejście to jest często wybierane w przypadku platform układu napędowego o wyższym momencie obrotowym lub większym obciążeniu, gdzie priorytetem jest precyzja otworu łożyska przy stałym obciążeniu.

(3) Dwuczęściowe dzielone etui

Dwuczęściowa konstrukcja dzielonej obudowy, wspólna zarówno dla plastikowych, jak i metalowych obudów przekładni, łączy górną i dolną panewkę wzdłuż poziomej linii podziału, która przechodzi przez linie środkowe otworu łożyska. Takie rozwiązanie upraszcza instalację przekładni podczas montażu i umożliwia kontrolę wewnętrzną lub serwisowanie bez zakłócania zewnętrznego interfejsu montażowego obudowy.

(4) Jednoczęściowa formowana obudowa z pokrywą dostępową

W niektórych projektach zastosowano pojedynczy formowany lub odlewany korpus główny z mniejszą oddzielną pokrywą dostępową zamiast dwóch mniej więcej równych połówek. Taka konfiguracja może poprawić ogólną ciągłość konstrukcyjną wokół otworów łożysk, ponieważ mniej ścieżek obciążenia przecina linię podziału, chociaż generalnie wymaga innej kolejności montażu przekładni zębatej podczas produkcji.

3. Rola strukturalna i masa względna według rodzaju materiału

Strukturalna rola obudowy przekładni pralki koncentruje się na utrzymaniu dokładnego wyrównania otworów łożyska i stabilności montażu, przy jednoczesnym przenoszeniu obciążeń reakcyjnych generowanych przez wewnętrzny układ przekładni na obudowę urządzenia. Ponieważ obudowa nie obraca się ani nie styka bezpośrednio z wodą wewnątrz wanny, jej priorytety konstrukcyjne różnią się od elementów wału obrotowego i przekładni nawrotnej omawianych w innym miejscu tej rodziny komponentów; sztywność, stabilność wymiarowa i tłumienie drgań są głównymi kwestiami, a nie odpornością na zużycie obrotowe.

Poniższy wykres ilustruje ogólną wagę względną obudowy przekładni pralki porównywalnej wielkości w przypadku czterech podejść materiałowych i konstrukcyjnych opisanych w poprzedniej sekcji. Liczby te przedstawiają powszechnie obserwowane względne porównania pomiędzy obecnymi platformami układu napędowego pralek i mają charakter ogólnego odniesienia, a nie ustalonej specyfikacji konkretnego produktu. Przegląd tego porównania pomaga wyjaśnić, dlaczego obudowy z tworzywa sztucznego formowane wtryskowo są często wybierane, gdy priorytetem jest całkowita waga urządzenia i koszt wysyłki, natomiast obudowy z odlewanego ciśnieniowo metalu są częściej wybierane, gdy głównym wymaganiem jest maksymalna sztywność konstrukcyjna przy stałym momencie obrotowym. Wyjaśnia również, dlaczego konfiguracje dwuczęściowych, dzielonych i jednoczęściowych pokryw dostępowych są generalnie oceniane pod kątem wygody montażu i ciągłości konstrukcyjnej, a nie samej wagi, ponieważ każdy styl konstrukcji może być wykonany z dowolnego materiału. Inżynierowie oceniający obudowę przekładni pralki dla nowej platformy zazwyczaj rozpoczynają od rozważenia względnego znaczenia masy, sztywności i odporności na wilgoć, a następnie na podstawie tego porównania zawężają wybór konkretnej kombinacji materiału i konstrukcji.

Jak wskazuje wykres, obudowy przekładni z tworzywa sztucznego formowane wtryskowo zazwyczaj znajdują się w dolnej części zakresu względnego zakresu masy, co jest zgodne z przewagą gęstości polimerów konstrukcyjnych nad stopami metali odlewanych o porównywalnej grubości ścianek. Obudowy z odlewanego ciśnieniowo metalu znajdują się w górnej części, co odzwierciedla większą gęstość stopów aluminium i cynku, chociaż tej dodatkowej masie zazwyczaj towarzyszy znacznie wyższa sztywność konstrukcyjna i termiczna stabilność wymiarowa. Dwuczęściowe konstrukcje dzielone i jednoczęściowe pokrywy rewizyjne mieszczą się w tym porównaniu w umiarkowanym zakresie, ponieważ ich względna waga zależy przede wszystkim od wybranego materiału bazowego, a nie od samego układu linii podziału. Warto zaznaczyć, że masa jest tylko jednym z kilku parametrów przy określaniu skrzyni biegów dla danej platformy; Sztywność konstrukcyjna, tłumienie hałasu i odporność na wilgoć również mają wpływ na ostateczny wybór, co omówiono w kolejnych sekcjach. Zespoły zakupowe zaopatrujące się a skrzynia biegów pralki dla konkretnej platformy urządzenia powinien traktować ten wykres jako ogólne odniesienie początkowe i potwierdzić dokładne wymagania materiałowe w odniesieniu do docelowego obciążenia momentem obrotowym i docelowej całkowitej masy urządzenia. Ponieważ rzeczywiste wartości masy różnią się w zależności od rozmiaru obudowy i grubości ścianek nawet w przypadku jednej kategorii materiału, najbardziej niezawodnym podejściem pozostaje praca na podstawie specyfikacji konkretnej platformy podczas zaopatrzenia.

4. Stabilność wymiarowa w cyklach termicznych

Ponieważ obudowa przekładni pralki musi utrzymywać precyzyjne ustawienie otworów łożyska przez cały okres jej użytkowania, jej stabilność wymiarowa w warunkach powtarzających się cykli termicznych jest istotnym czynnikiem inżynieryjnym, szczególnie gdy w urządzeniu występują wahania temperatury pomiędzy warunkami otoczenia a lekko podwyższonymi temperaturami powstającymi podczas długotrwałej pracy. Tworzywa konstrukcyjne zazwyczaj wykazują wyższy współczynnik rozszerzalności cieplnej niż odlewane stopy metali, co oznacza, że ​​plastikowa obudowa przekładni może podlegać proporcjonalnie większym ruchom wymiarowym w danym zakresie temperatur, chyba że skład materiału i konstrukcja żeber zostały specjalnie zaprojektowane w celu ograniczenia tego efektu.

Poniższy wykres liniowy przedstawia ilustracyjny wskaźnik stabilności wymiarowej w rosnącej liczbie cykli termicznych dla obudów z tworzyw sztucznych formowanych wtryskowo, obudów metalowych odlewanych ciśnieniowo i obudów z tworzyw sztucznych wzmocnionych włóknem szklanym, opracowanych specjalnie w celu zmniejszenia rozszerzalności cieplnej. Wskaźnik odzwierciedla ogólną, względną miarę utrzymania współosiowości otworów łożyska, a nie gwarantowaną tolerancję wymiarową dla konkretnego produktu, ponieważ rzeczywiste wyniki zależą od konkretnego składu polimeru lub stopu, grubości ścianki i geometrii żeber zastosowanej w danym projekcie obudowy. To porównanie ma pomóc zespołom inżynieryjnym i konserwacyjnym zrozumieć, dlaczego często zamiast standardowych polimerów bez wypełniaczy stosuje się wzmocnione tworzywa sztuczne, gdy priorytetem jest stabilność wymiarowa, oraz dlaczego obudowy z odlewanego ciśnieniowo metalu pozostają powszechnym wyborem w przypadku platform, w których cykle termiczne są częstsze lub wyraźniejsze. Czytanie wykresu od lewej do prawej pokazuje, jak różnica w stabilności między typami materiałów ma tendencję do zwiększania się wraz ze wzrostem liczby cykli cieplnych, co jest wzorem zgodnym z skumulowanymi zmianami mikrostrukturalnymi, które wpływają na niewzmocnione polimery bardziej zauważalnie niż wzmocnione polimery lub stopy metali. Ta powiększająca się luka jest jednym z kluczowych powodów, dla których w pralkach o większym obciążeniu coraz częściej stosuje się obudowy przekładni z tworzywa sztucznego wzmocnionego włóknem szklanym lub odlewane ciśnieniowo z metalu zamiast standardowych odpowiedników z niewzmocnionego polimeru.

Linia odlewanego ciśnieniowo metalu zmniejsza się najbardziej stopniowo w pokazanym zakresie cyklu termicznego, co odzwierciedla naturalnie niższy współczynnik rozszerzalności cieplnej stopów aluminium i cynku w porównaniu z materiałami polimerowymi. Linia z tworzywa sztucznego wzmocnionego włóknem szklanym wykazuje bardziej stromy spadek niż w obudowie metalowej, ale znacznie bardziej stopniowy niż w przypadku standardowego niewzmocnionego polimeru, zgodnie z włóknami wzmacniającymi ograniczającymi matrycę żywicy i ograniczającymi ogólne ruchy wymiarowe w przypadku powtarzających się wahań temperatury. W tym porównaniu standardowa linia niewzmocnionego tworzywa sztucznego spada najbardziej gwałtownie, co odpowiada polimerom bez wypełniaczy, które mają stosunkowo mniejsze wewnętrzne wzmocnienie, aby przeciwstawić się skumulowanemu dryftowi wymiarowemu w miejscach otworów łożyska. Warto podkreślić, że ten wykres przedstawia ogólne porównanie względne, a nie certyfikowaną specyfikację tolerancji, ponieważ rzeczywista stabilność wymiarowa zależy również w dużym stopniu od geometrii żeber, konsystencji grubości ścianek oraz wybranego gatunku polimeru lub stopu. W przypadku linii produkcyjnych OEM wymagających nowej obudowy przekładni pralki wybór materiału powinien być dostosowany do oczekiwanego profilu cykli cieplnych docelowego urządzenia, a nie domyślnie stosować jeden materiał we wszystkich poziomach produktów. W przypadku wymiany na rynku wtórnym technicy serwisujący maszyny o większym obciążeniu lub często używane często stwierdzają, że określenie obudowy ze wzmocnionego tworzywa sztucznego lub odlewanego ciśnieniowo metalu, jeśli pozwala na to interfejs montażowy, zmniejsza częstotliwość skarg związanych z hałasem związanym z ustawieniem w porównaniu z wyjściową wymianą na niewzmocniony polimer.

5. Scenariusze zastosowań i priorytety wyboru

Wybór odpowiedniej obudowy przekładni pralki do danego zastosowania wymaga rozważenia kilku czynników konstrukcyjnych pod kątem konkretnych wymagań docelowej platformy układu napędowego. W przypadku produkcji OEM obudowę należy określić obok przekładni wewnętrznej i wału wyjściowego, ponieważ wymiary otworu łożyska, rozmieszczenie występów montażowych i układ uszczelnień typu split-line są współzależne w przypadku tych komponentów. W przypadku wymiany na rynku wtórnym priorytet przesuwa się w stronę dopasowania dokładnego układu otworów łożyska, powierzchni montażowej i materiału obudowy oryginalnego komponentu, aby uniknąć wprowadzenia niewspółosiowości lub hałasu po ponownym montażu.

Poniższy wykres słupkowy przedstawia ogólną punktację priorytetu wyboru według pięciu wspólnych czynników oceny elementów obudowy przekładni pralki: sztywność konstrukcyjna, tłumienie hałasu, odporność na wilgoć, waga i efektywność kosztowa produkcji. Wyniki te odzwierciedlają uogólnioną wagę powszechnie stosowaną podczas oceny komponentów, a nie ustalony wzór, ponieważ rzeczywisty ranking priorytetów zmienia się w zależności od tego, czy obudowa jest przeznaczona dla kompaktowej platformy domowej, czy też urządzenia o większej pojemności i wyższym momencie obrotowym. Przeglądanie tego wykresu przed sfinalizowaniem decyzji dotyczącej zaopatrzenia pomaga zespołom zaopatrzeniowym i inżynieryjnym ustalić, które czynniki zasługują na największą analizę podczas oceny dostawców i testowania próbek. Zapewnia także użyteczną strukturę do porównywania propozycji technicznych z różnych źródeł komponentów na zasadzie porównywalnej, zamiast skupiać się na pojedynczym atrybucie w izolacji. W przypadku większości platform pralek sztywność konstrukcyjna i odporność na wilgoć mają zwykle nieproporcjonalnie duży ciężar w porównaniu z ich pozorną prostotą, ponieważ odchylenia w tych obszarach często prowadzą do niewspółosiowości przekładni lub wewnętrznej korozji po dłuższym użytkowaniu.

Jak pokazano na wykresie, sztywność konstrukcyjna i odporność na wilgoć plasują się na szczycie ogólnego rankingu priorytetów lub w jego pobliżu, a tuż za nimi plasuje się tłumienie hałasu, podczas gdy waga i efektywność kosztowa produkcji, choć nadal istotne, generalnie mają nieco mniejsze znaczenie w dobrze wyważonej ocenie elementu obudowy przekładni. Ten wzór odzwierciedla praktyczną rzeczywistość, zgodnie z którą obudowa przekładni pralki umożliwiająca niewspółosiowość przekładni lub wnikanie wilgoci zwykle powoduje problemy z dalszym układem napędowym na długo przed tym, zanim czynniki wtórne, takie jak masa obudowy, staną się istotne z operacyjnego punktu widzenia. Inżynierowie i nabywcy oceniający nowego dostawcę skrzyń biegów często stosują schemat ważenia podobny do tego do testowania próbek konstrukcji, traktując priorytetowo kontrolę wymiarów otworów łożysk i kontrolę uszczelnienia linii podziału wraz z weryfikacją materiału, zamiast traktować koszt jako główny wyróżnik. W przypadku platform przeznaczonych do zastosowań wymagających wyższego momentu obrotowego lub częstszego użytkowania, sztywność konstrukcyjna często zasługuje na jeszcze większy nacisk, niż pokazano w tym ogólnym wykresie, ponieważ utrzymujące się wyższe obciążenie zwiększa konsekwencje nawet niewielkiego ugięcia obudowy w otworach łożyska. Ostatecznie należy dostosować względną wagę tych pięciu czynników, aby odzwierciedlić specyficzne obciążenie momentem obrotowym, środowisko pracy i oczekiwania dotyczące niezawodności docelowej platformy układu napędowego pralki.

6. Porównanie profili wydajności dla różnych materiałów obudowy

Poza indywidualnymi wskaźnikami, takimi jak waga czy stabilność termiczna, często przydatne jest sprawdzenie ogólnego profilu wydajności obudowy przekładni pralki w kilku wymiarach jednocześnie. Poniższy wykres radarowy porównuje obudowę z tworzywa sztucznego formowaną wtryskowo z obudową z odlewanego ciśnieniowo metalu pod kątem pięciu cech: sztywności strukturalnej, tłumienia hałasu, lekkiej konstrukcji, odporności na wilgoć i opłacalności. Ten typ widoku obejmującego wiele atrybutów pomaga zespołom inżynierskim wizualizować kompromisy, zamiast skupiać się na pojedynczej specyfikacji w odosobnieniu, ponieważ żaden pojedynczy materiał przypadku nie osiąga najwyższych wyników we wszystkich kategoriach jednocześnie. Przedstawiona tutaj punktacja ma charakter poglądowy i ma przedstawiać ogólne tendencje obserwowane na popularnych platformach pralek, a nie certyfikowany punkt odniesienia dla konkretnego produktu. Porównanie dwóch materiałów obudowy tej samej ramy radaru ułatwia także komunikowanie kompromisów projektowych zainteresowanym stronom nietechnicznym podczas przeglądu platformy lub dyskusji z dostawcami.

Nakładające się wielokąty na wykresie radarowym ilustrują, że obudowa z tworzywa sztucznego formowana wtryskowo ogólnie osiąga lepsze wyniki w zakresie tłumienia hałasu, lekkiej konstrukcji i opłacalności, zgodnie z nieodłącznymi właściwościami tłumienia i gęstości polimerów konstrukcyjnych omówionymi wcześniej na tej stronie. Dla porównania, obudowa z odlewanego ciśnieniowo metalu wypada lepiej pod względem sztywności strukturalnej i odporności na wilgoć, głównie dlatego, że stopy metali są bardziej odporne na odkształcenia pod obciążeniem i są mniej podatne na wchłanianie wilgoci niż materiały polimerowe w dłuższych okresach użytkowania. Ten wzór kompromisu jest dość typowy przy porównywaniu polimerowych i metalowych elementów konstrukcyjnych w wielu zastosowaniach mechanicznych, nie tylko w układach napędowych pralek. To porównanie wzmacnia powracający motyw na stronie tej kategorii: żaden pojedynczy materiał, z jakiego wykonana jest obudowa przekładni pralki, nie jest uniwersalnie lepszy, a właściwy wybór zależy od dopasowania profilu wydajności obudowy do konkretnego obciążenia momentem obrotowym, docelowej masy i narażenia na środowisko rozważanej platformy urządzenia. Zespoły inżynierów dokonujące przeglądu nowej platformy pralki lub oceniające materiał obudowy przekładni zaproponowany przez dostawcę komponentów mogą skorzystać z porównania radarowego, takiego jak to, aby szybko określić, które kompromisy są akceptowane przed zatwierdzeniem ostatecznego projektu.

7. Przegląd strukturalny typowej obudowy przekładni

Aby ułatwić wizualizację powyższej dyskusji strukturalnej, poniższy diagram izometryczny przedstawia ogólny układ typowej dwuczęściowej obudowy przekładni pralki, pokazując górną połowę obudowy, dolną połowę obudowy, występy w otworach łożysk, które podtrzymują wewnętrzne wały przekładni oraz występy elementów złącznych, które zaciskają obie połówki razem wzdłuż linii podziału. Ten uproszczony widok konstrukcyjny ma charakter ogólny i orientacyjny, a nie precyzyjny rysunek techniczny dowolnego konkretnego produktu. Postrzeganie obudowy jako zestawu współpracujących połówek konstrukcyjnych pomaga wyjaśnić, dlaczego uszczelnienie linii podziału i rozmieszczenie występów elementów złącznych są tak samo ważne dla ogólnej wydajności obudowy, jak wybór materiału podstawowego omówiony we wcześniejszych sekcjach. Zrozumienie tej warstwowej struktury ułatwia również interpretację omówionej wcześniej dyskusji dotyczącej wyboru, ponieważ każda oznaczona strefa na diagramie odpowiada innemu priorytetowi oceny niż w Sekcji 5.

Czytanie diagramu od góry do dołu jest zgodne z fizyczną sekwencją montażu typowej dwuczęściowej obudowy przekładni, zaczynając od górnej połowy obudowy zamontowanej na przekładni, a kończąc na występach elementów mocujących znajdujących się w pobliżu dolnej krawędzi, które bezpiecznie łączą ze sobą dwie połówki. Występy otworów łożysk pokazane w górnej części górnej połowy zapewniają precyzyjne okrągłe gniazda, które podtrzymują łożyska wału przekładni, a ich dokładność wymiarowa bezpośrednio określa ustawienie zazębienia przekładni, dlatego też precyzja otworu łożyska została podkreślona jako najwyższy priorytet oceny w sekcji 5. Uszczelnienie liniowe biegnące wzdłuż poziomego połączenia pomiędzy dwiema połówkami obudowy zapobiega przedostawaniu się wilgoci i pozostałości detergentu do wewnętrznej wnęki, a jego stan jest ściśle powiązany z dyskusją dotyczącą odporności na wilgoć w sekcji 3. Dolna połowa obudowy zasadniczo odzwierciedla cechy otworu łożyska górnej połowy, aby uzupełnić wspornik wału, często jednocześnie włączając główny interfejs montażowy obudowy do obudowy urządzenia. Występy elementów złącznych rozmieszczone na obwodzie obudowy muszą być odpowiednio wzmocnione w otaczającym materiale, aby wytrzymać powtarzające się obciążenia zaciskające bez pękania, szczególnie w obudowach z tworzywa sztucznego, gdzie żebra wzmacniające występy są zwykle dodawane wokół każdego miejsca mocowania. Postrzeganie obudowy przekładni jako dopasowanej pary połówek konstrukcyjnych, a nie pojedynczej obudowy, jest użytecznym modelem mentalnym przy porównywaniu opcji zaopatrzenia lub diagnozowaniu awarii pola związanej z niewspółosiowością lub wyciekiem.

8. Względy produkcyjne w przypadku dostaw OEM i na rynek wtórny

Spójna kontrola procesu produkcyjnego ma bezpośredni wpływ na to, jak dobrze działa obudowa przekładni pralki po zamontowaniu, szczególnie w odniesieniu do dokładności wymiarowej otworu łożyska, płaskości linii podziału i spójności materiałów w poszczególnych partiach produkcyjnych. Producenci OEM na ogół wymagają ścisłej spójności między partiami, ponieważ nawet niewielkie przesunięcia wymiarowe położenia otworu łożyska mogą mieć wpływ na wyrównanie zazębienia przekładni, gdy obudowa zostanie sparowana z układem zębatym zakupionym oddzielnie dla tej samej platformy. Dostawcy na rynku wtórnym stoją przed powiązanym, ale odrębnym wyzwaniem, ponieważ zamienna obudowa przekładni musi na tyle ściśle pasować do układu otworów łożyska, powierzchni montażowej i układu uszczelnienia typu split-line, aby po instalacji uniknąć nowych problemów związanych z hałasem lub wnikaniem wilgoci, nawet jeśli oryginalny model urządzenia nie jest już produkowany.

Firma Cixi Gaite Electric Co., Ltd., założona w 2002 roku z siedzibą w Ningbo w stanie Zhejiang, skoncentrowała swoją działalność produkcyjną w szczególności na podstawowych elementach układu napędowego pralek, w tym reduktorach, synchronizatorach i obudowach przekładni konstrukcyjnych, w których je mieszczą, zarówno dla producentów OEM, jak i zastosowań na rynku wtórnym. Działając na bazie produkcyjnej o powierzchni około 10 000 metrów kwadratowych, firma zbudowała swoje procesy produkcyjne w oparciu o specyficzne wymagania dotyczące precyzji otworów łożysk i uszczelnienia linii podziału, związane z elementami obudowy przekładni pralek, w tym zagadnienia dotyczące sztywności i odporności na wilgoć omówione na tej stronie. To długotrwałe skupienie się na wąskiej, powiązanej mechanicznie rodzinie produktów, a nie na szerokim katalogu komponentów ogólnego przeznaczenia, wspiera spójną kontrolę procesu we wszystkich seriach produkcyjnych i pozwala na bliższą koordynację z klientami w zakresie specyfikacji konstrukcyjnych i materiałowych na etapie zaopatrzenia.

W przypadku zespołów zaopatrzeniowych oceniających dostawcę skrzyń biegów pralek zazwyczaj przydatne jest zamówienie próbek próbek do kontroli wymiarów otworów łożysk, kontroli płaskości linii podziału i badania obciążenia występów elementów złącznych przed przyjęciem zlecenia produkcyjnego, niezależnie od tego, którego producenta bierze się pod uwagę. Sprawdzenie koncentryczności otworu, wykończenia powierzchni linią podziału oraz integralności żeber i piast w małej partii próbek zapewnia bardziej wiarygodne wskazanie oczekiwanej wydajności w terenie niż przeglądanie samego rysunku technicznego.

9. Wskazówki dotyczące konserwacji i instalacji

Właściwy montaż i okresowe przeglądy pomagają wydłużyć żywotność obudowy przekładni pralki i zmniejszyć prawdopodobieństwo przedwczesnej niewspółosiowości lub zużycia spowodowanego wilgocią. Technicy zajmujący się konserwacją pracujący przy platformach układu napędowego pralek powszechnie zalecają poniższe praktyki.

1. Przed montażem upewnij się, że układ otworów łożyska, powierzchnia montażowa i materiał zamiennej obudowy przekładni odpowiadają oryginalnemu komponentowi, ponieważ niedopasowany układ otworów jest częstą przyczyną niewspółosiowości przekładni.
2. Przed ponownym montażem sprawdź uszczelkę dzieloną lub powierzchnię uszczelniającą pod kątem uszkodzeń, ponieważ uszkodzona uszczelka dzielona może pozwolić na przedostawanie się wilgoci do obudowy, nawet jeśli otwory łożyska są w dobrym stanie.
3. Sprawdź występy elementów mocujących pod kątem pęknięć wokół śrub montażowych, szczególnie w przypadku obudów z tworzywa sztucznego, ponieważ powtarzające się nadmierne dokręcanie może stopniowo osłabiać otaczający materiał.
4. Dokręcić elementy mocujące obudowy równomiernie i do określonej wartości, a nie dokręcać zbyt mocno, ponieważ nierówna lub nadmierna siła zaciskania może zniekształcić linię podziału i wpłynąć na wyrównanie otworów łożyska.
5. Okresowo sprawdzaj, czy podczas pracy nie występują nietypowe dźwięki przekładni lub widoczna wilgoć na linii podziału obudowy, co może wskazywać na wczesne zużycie uszczelek, zanim pojawią się poważniejsze problemy z wyrównaniem.
6. Rejestruj datę instalacji i obserwowane warunki pracy, w szczególności wahania temperatury otoczenia i częstotliwość użytkowania, aby pomóc przewidzieć okresy wymiany na potrzeby przyszłego planowania konserwacji.

Wykonanie tych kroków nie eliminuje możliwości zużycia podzespołów z biegiem czasu, ponieważ wszystkie elementy obudowy przekładni ulegają stopniowemu zużyciu w normalnych warunkach pracy, ale konsekwentna praktyka instalacyjna i okresowe kontrole zazwyczaj pomagają zidentyfikować wczesne sygnały ostrzegawcze, zanim awaria zakłóci działanie urządzenia.

10. Często zadawane pytania

(1) Jaka jest różnica między obudową skrzyni biegów a skrzynią biegów w pralce?

Obudowa przekładni odnosi się w szczególności do konstrukcyjnego elementu obudowy, który otacza i podtrzymuje wewnętrzny zespół przekładni, podczas gdy skrzynia biegów ogólnie odnosi się do kompletnego zespołu, który obejmuje obudowę skrzyni biegów wraz z wewnętrzną przekładnią zębatą, synchronizatorem i zespołem wału wyjściowego. W praktyce skrzynia biegów jest jednym elementem konstrukcyjnym kompletnego zespołu skrzyni biegów.

(2) Skąd mam wiedzieć, jakiego materiału obudowy przekładni potrzebuje moja platforma pralki?

Identyfikacja odpowiedniego materiału zazwyczaj rozpoczyna się od docelowego momentu obrotowego i oczekiwanego cyklu pracy platformy urządzenia, ponieważ obudowy z tworzywa sztucznego formowanego wtryskowo i odlewane ciśnieniowo z metalu odpowiadają różnym kompromisom konstrukcyjnym i wagowym, jak opisano w sekcjach 3 i 6 tej strony. Sprawdzenie układu otworów łożyska oryginalnego komponentu, powierzchni montażowej i gatunku materiału w porównaniu z danymi referencyjnymi producenta to najbardziej niezawodny sposób na potwierdzenie dokładnego dopasowania przed zamówieniem zamiennika.

(3) Czy materiał obudowy przekładni znacząco wpływa na długoterminowe ustawienie przekładni?

Materiał obudowy przekładni jest jednym z kilku czynników wpływających na długoterminowe osiowanie, obok jakości montażu, częstotliwości cykli termicznych i precyzji wykonania otworu łożyska. Jak pokazano w rozdziale 4, obudowy ze wzmocnionego tworzywa sztucznego i obudowy z odlewanego ciśnieniowo metalu generalnie wykazują wolniejszy względny spadek stabilności wymiarowej w porównaniu ze standardowymi obudowami z niewzmocnionego tworzywa sztucznego w podobnych warunkach cykli termicznych, chociaż rzeczywiste wyniki różnią się w zależności od zastosowania.

(4) Czy pękniętą obudowę przekładni można naprawić zamiast wymieniać?

Drobne uszkodzenia powierzchni poza otworami łożysk lub występami elementów złącznych można czasami naprawić bez pełnej wymiany, ale pękanie w pobliżu otworu łożyska lub piasty elementu złącznego zazwyczaj zagraża integralności strukturalnej w sposób, który sprawia, że ​​pełna wymiana obudowy jest bardziej niezawodną opcją, ponieważ obszary te bezpośrednio wpływają na wyrównanie przekładni i bezpieczeństwo mocowania.

(5) Jakie informacje należy podać, zaopatrując się w obudowę przekładni pralki od producenta?

Przydatne informacje zazwyczaj obejmują platformę urządzenia lub odniesienie do modelu, układ i rozstaw otworów łożysk, wymiary podstawy montażowej, oczekiwane obciążenie momentem obrotowym i preferowaną kategorię materiału, ponieważ szczegóły te pomagają producentowi zalecić odpowiedni materiał obudowy i projekt konstrukcyjny.
