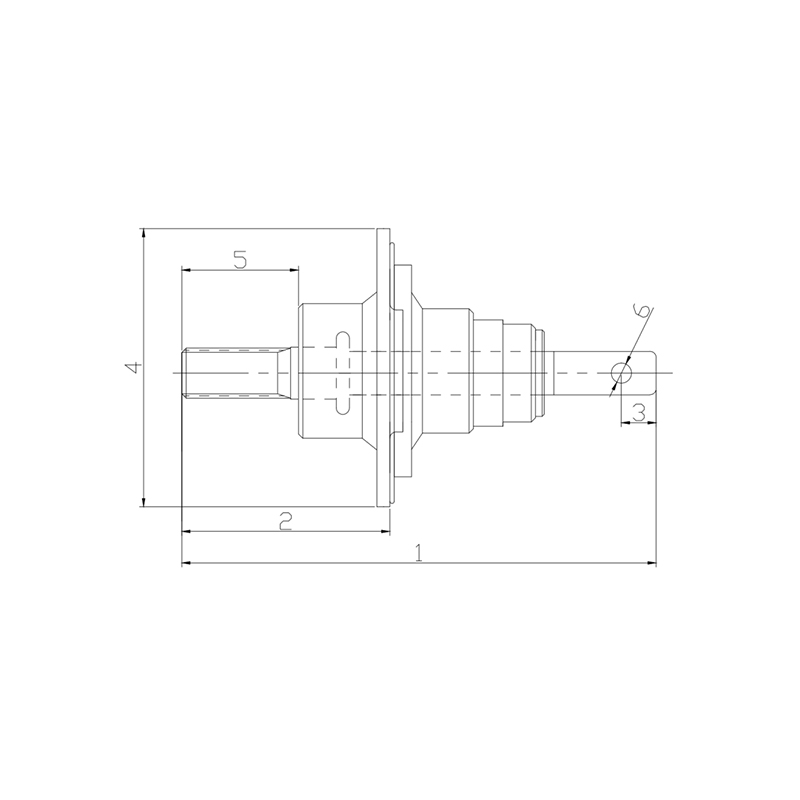

Półautomatyczna skrzynia biegów z podwójną wanną

1. Przegląd półautomatycznej skrzyni biegów pralki dwuwannowej

A półautomatyczna skrzynia biegów pralki dwuwannowej to jednostka mechaniczna, która przekształca ciągły sygnał obrotowy silnika myjącego w ruch zmieniający kierunek o zmniejszonej prędkości, wymagany do napędzania pulsatora wewnątrz komory piorącej. W pralce z dwiema wannami komora prania i wirówka działają jako dwie oddzielne komory, z których każda jest zazwyczaj napędzana własnym silnikiem, a skrzynia biegów jest umieszczona specjalnie na ścieżce napędu wanny. Ponieważ silnik pralki zwykle pracuje ze stosunkowo dużą prędkością obrotową, półautomatyczna skrzynia biegów pralki z dwiema komorami zmniejsza tę prędkość do poziomu odpowiedniego do mieszania tkanin, jednocześnie przekształcając ciągły obrót w oscylacyjny ruch pulsacyjny tam i z powrotem.

Ten ruch oscylacyjny jest wymogiem funkcjonalnym półautomatycznej skrzyni biegów pralki dwukomorowej, ponieważ umożliwia pulsatorowi przemieszczanie wody, detergentu i tkaniny poprzez wielokrotny ruch do przodu i do tyłu, a nie ciągłe wirowanie w jednym kierunku. Wiele konstrukcji skrzyń biegów osiąga to dzięki wewnętrznemu mechanizmowi, który okresowo odwraca kierunek wyjścia, czasami wspomaganym przez element synchronizujący, który pomaga koordynować synchronizację między stopniami skrzyni biegów. Różni się to od ścieżki napędu wirówki, która zazwyczaj działa poprzez oddzielne połączenie silnika i nie wymaga takiej samej mocy wyjściowej oscylacji.

Ponieważ skrzynia biegów znajduje się w mechanicznie aktywnym punkcie zespołu wanny myjącej, materiał przekładni, konstrukcja obudowy i mechanizm wewnętrzny ogólnie wpływają na ogólną wydajność prania, w tym konsystencję mieszania, hałas pracy i długoterminową trwałość w powtarzalnych cyklach obciążenia. Półautomatyczna skrzynia biegów pralki z dwiema wannami jest zwykle produkowana jako uszczelniona, zwarta jednostka zawierająca wiele stopni przekładni, tuleje lub łożyska wsporcze oraz mechanizm wytwarzający drgania, a wszystko to umieszczone jest w pojedynczej formowanej lub odlewanej obudowie. Przegląd ten stanowi podstawę do zrozumienia, jak ogólnie działa ten typ skrzyni biegów, jakie są powszechnie dostępne typy i rozważania dotyczące wyboru omówione w kolejnych sekcjach.

2. Zasada działania przekładni myjącej

Zasada działania półautomatycznej skrzyni biegów pralki dwukomorowej zasadniczo opiera się na trzech powiązanych etapach mechanicznych: zmniejszaniu prędkości silnika poprzez przekładnię wewnętrzną, przekształcaniu ciągłego obrotu w sygnał oscylacyjny poprzez mechanizm zmiany kierunku oraz przenoszeniu powstałego momentu obrotowego na wał pulsatora. Zrozumienie tych etapów pomaga wyjaśnić, dlaczego konstrukcja skrzyni biegów różni się od prostej jednokierunkowej przekładni redukcyjnej stosowanej w innych urządzeniach.

(1) Mechanizm redukcji prędkości

Mechanizm redukcji prędkości w półautomatycznej podwójnej wannie skrzynia biegów pralki zazwyczaj składa się z dwóch lub więcej zazębionych stopni przekładni, które stopniowo zmniejszają prędkość obrotową, jednocześnie zwiększając dostępny moment obrotowy. W wielu konstrukcjach prędkość wejściowa silnika myjącego może osiągnąć ponad tysiąc obrotów na minutę, co jest zazwyczaj znacznie wyższą wartością niż prędkość potrzebna do skutecznego mieszania pulsacyjnego. Poprzez sukcesywną redukcję biegów skrzynia biegów obniża tę prędkość do zakresu ogólnie odpowiedniego dla ruchu w cyklu prania, często znacznie poniżej stu efektywnych cykli wyjściowych na minutę. Zastosowany konkretny stopień redukcji zależy ogólnie od charakterystyki silnika, wielkości wanny i zamierzonego sposobu mieszania.

(2) Mechanizm oscylacji i zmiany kierunku

Kluczową cechą półautomatycznej skrzyni biegów pralki dwukomorowej jest jej zdolność do przekształcania ciągłego obrotu silnika na przemienny sygnał wyjściowy na wale pulsatora. Zwykle osiąga się to za pomocą mechanizmu wewnętrznego, takiego jak układ korbowo-wahaczowy lub okresowo włączająca się ścieżka przekładni, która odwraca kierunek wyjścia w ustalonych odstępach czasu. W konstrukcjach skrzyń biegów zawierających element synchronizatora ta część zazwyczaj pomaga w koordynowaniu czasu zmian kierunku, tak aby oscylacje pozostawały stałe w powtarzających się cyklach.

(3) Przeniesienie momentu obrotowego na wał pulsatora

Po zmniejszeniu prędkości i ustaleniu ruchu oscylacyjnego skrzynia biegów przenosi moment obrotowy na wał wyjściowy połączony z pulsatorem. Wał ten jest zwykle podtrzymywany przez tuleje lub łożyska w obudowie skrzyni biegów, aby pomóc w utrzymaniu współosiowości pod powtarzającym się obciążeniem kierunkowym wytwarzanym przez mechanizm oscylacyjny. Ponieważ wał ten podlega ciągłej zmianie kierunku w połączeniu ze zmiennym oporem mokrej tkaniny, integralność strukturalna obudowy skrzyni biegów i materiału przekładni jest ściśle powiązana z długoterminową trwałością, co jest tematem omówionym szerzej w następnej sekcji.

Aby zilustrować, jak półautomatyczna skrzynia biegów pralki dwukomorowej stopniowo zmniejsza prędkość obrotową przed dotarciem do wału pulsatora, poniższy wykres przedstawia uproszczony wykres liniowy pokazujący typowe zmiany prędkości na wewnętrznych stopniach przekładni. Ten wykres pokazuje ogólny wzór redukcji od wejścia silnika myjącego poprzez pośrednie stopnie przekładni do końcowej mocy wyjściowej pulsatora. Wartości użyte w tym wykresie odzwierciedlają typową sekwencję redukcji biegów, którą można znaleźć w wielu konstrukcjach półautomatycznych skrzyń biegów z podwójną komorą. Wartości prędkości wyrażone są w obrotach na minutę, co pozwala na ogólne i niezwiązane z marką porównanie każdego etapu. Ta wizualizacja ma na celu wsparcie koncepcyjnego zrozumienia funkcji skrzyni biegów, a nie przedstawienie dokładnej specyfikacji pojedynczego produktu.

Jak pokazano na wykresie, półautomatyczna skrzynia biegów pralki dwukomorowej zaczyna się od prędkości wejściowej silnika myjącego, która jest znacznie wyższa niż końcowa prędkość wyjściowa przekazywana na wał pulsatora. Przechodząc od punktu wejściowego silnika do pierwszego stopnia przekładni, prędkość obrotowa znacznie maleje, odzwierciedlając początkową redukcję osiągniętą dzięki pierwszemu zestawowi zazębionych kół zębatych wewnątrz obudowy skrzyni biegów. Drugi stopień kontynuuje tę tendencję spadkową, dodatkowo obniżając prędkość obrotową, jednocześnie proporcjonalnie zwiększając dostępny moment obrotowy po stronie wyjściowej. Zanim ruch obrotowy osiągnie stopień wyjściowy pulsatora, prędkość zostanie zmniejszona do poziomu ogólnie odpowiedniego dla mieszania oscylacyjnego bez powodowania nadmiernych turbulencji lub niepotrzebnych naprężeń mechanicznych na wale pulsatora. Ten stopniowany wzór redukcji jest charakterystyczną cechą półautomatycznej skrzyni biegów z podwójną komorą, odróżniającą ją od prostszych jednostopniowych urządzeń redukcyjnych. Zależność między redukcją prędkości a wzrostem momentu obrotowego jest zgodna ze standardowymi zasadami mechanicznymi, gdzie zmniejszenie prędkości obrotowej w przekładni zwykle odpowiada proporcjonalnemu wzrostowi wyjściowego momentu obrotowego. Ten wzrost momentu obrotowego jest ważny dla wydajności skrzyni biegów, ponieważ pozwala stosunkowo kompaktowemu silnikowi pralki wygenerować siłę obrotową wystarczającą do przemieszczania wsadu mokrej tkaniny poprzez powtarzane oscylacje. Konstrukcja zęba przekładni, dobór materiału i wewnętrzne smarowanie ogólnie wpływają na płynność redukcji prędkości w praktyce. Różnice w tej krzywej redukcji w różnych modelach skrzyń biegów zazwyczaj odzwierciedlają różnice w docelowej wielkości wanny, mocy znamionowej silnika i zamierzonej częstotliwości oscylacji. Ogólnie rzecz biorąc, ten etapowy proces redukcji ilustruje, dlaczego półautomatyczna skrzynia biegów pralki dwukomorowej została zaprojektowana jako mechanizm wielostopniowy, a nie urządzenie o jednym przełożeniu.

3. Typowe typy przekładni dwucylindrowych i ich charakterystyka

Zespoły przekładni półautomatycznej pralki dwukomorowej można ogólnie podzielić na kilka typowych kategorii w oparciu o materiał przekładni i konfigurację mechanizmu wewnętrznego. Każdy typ ma nieco inne właściwości związane z trwałością, hałasem i konsekwencją oscylacji, co ogólnie wpływa na to, jak są one dopasowane do różnych rozmiarów wanien i warunków użytkowania.

(1) Plastikowa skrzynia biegów do mycia przekładni

W skrzyni biegów z myjką z tworzywa sztucznego zastosowano formowane przekładnie polimerowe, często wzmocnione zawartością włókien, w niektórych lub wszystkich stopniach przekładni wewnętrznej. Ten typ półautomatycznej skrzyni biegów do pralek z dwiema wannami jest ogólnie kojarzony z mniejszą masą całkowitą i stosunkowo cichą pracą, ponieważ polimerowe zazębienie przekładni zwykle wytwarza mniej metalicznego hałasu niż przekładnia wykonana w całości z metalu. Konstrukcje skrzyń biegów z tworzywa sztucznego do mycia przekładni są powszechnie stosowane w lżejszych pralkach domowych z podwójną komorą, gdzie wymagania dotyczące obciążenia są umiarkowane.

(2) Metalowa skrzynia biegów do mycia przekładni

W przekładni z metalowym myciem przekładni zastosowano koła zębate ze stali lub stopów metali w całym wewnętrznym układzie przekładni, co ogólnie zapewnia wyższą sztywność konstrukcyjną przy utrzymującym się obciążeniu oscylacyjnym. Taka konfiguracja często wiąże się z większą odpornością na odkształcenia zębów przekładni w powtarzających się cyklach pracy w trudnych warunkach, co czyni ją częstym wyborem w przypadku pralek dwukomorowych, które radzą sobie z większym wsadem prania lub działają częściej. Konstrukcje przekładni z myciem metalowych przekładni zazwyczaj obejmują bardziej złożone procesy obróbki w porównaniu z formowanymi elementami z tworzyw sztucznych.

(3) Skrzynia biegów ze zintegrowanym synchronizatorem

Skrzynia biegów ze zintegrowanym synchronizatorem łączy w sobie standardowe stopnie redukcji biegów z dedykowanym komponentem synchronizatora, który pomaga koordynować synchronizację zmian kierunku podczas oscylacji pulsatora. Ta konfiguracja ma na ogół wspierać bardziej spójne cykle mieszania podczas powtarzanych operacji, co może być istotne w przypadku projektów wanien piorących, w których czas oscylacji ma znaczący wpływ na ruch tkaniny. Podejście wyposażone w synchronizator ogólnie równoważy złożoność mechaniczną ze spójnością funkcjonalną.

Hałas jest jedną z częściej omawianych cech przy porównywaniu typów przekładni półautomatycznych pralek dwukomorowych. Poniższy poziomy wykres słupkowy przedstawia ogólne, ilustracyjne porównanie typowych poziomów hałasu podczas pracy związanych z każdym typem skrzyni biegów omówionym powyżej. Wartości te reprezentują ogólne zakresy odniesienia oparte na wspólnych cechach inżynieryjnych materiału przekładni i konstrukcji mechanizmu, a nie na pomiarach konkretnego produktu. Na poziom hałasu w przekładni myjącej wpływa wiele czynników, w tym materiał przekładni, precyzja zębów przekładni, smarowanie i konstrukcja obudowy. Wykres ten ma na celu pomóc w ogólnym zrozumieniu tendencji względnego hałasu w przypadku różnych typów skrzyń biegów, a nie służyć jako dokładna specyfikacja techniczna.

Jak pokazano na wykresie, skrzynia biegów z myjnią z tworzywa sztucznego charakteryzuje się ogólnie stosunkowo niższym poziomem hałasu roboczego spośród trzech przedstawionych typów. Tendencję tę w dużej mierze przypisuje się naturalnym właściwościom tłumiącym materiałów polimerowych, które pochłaniają pewne wibracje podczas zazębiania się kół zębatych w porównaniu ze sztywnym kontaktem metal-metal. Natomiast metalowa przekładnia zębata w tym ilustracyjnym porównaniu generalnie wykazuje wyższy poziom hałasu, co odzwierciedla sztywniejsze mechaniczne oddziaływanie pomiędzy metalowymi zębami przekładni podczas powtarzających się oscylacji. Skrzynia biegów ze zintegrowanym synchronizatorem mieści się w tym wykresie w średnim zakresie, ponieważ jej charakterystyka hałasu zasadniczo zależy zarówno od materiału użytego podstawowego przekładni, jak i od mechanicznego zachowania elementu synchronizatora podczas włączania zmiany kierunku. Warto zauważyć, że sam poziom hałasu nie określa ogólnej przydatności skrzyni biegów, ponieważ względy dotyczące przenoszenia obciążeń strukturalnych i spójności oscylacji często faworyzują konfiguracje wyposażone w metalową przekładnię lub synchronizator w zastosowaniach o większym obciążeniu pomimo porównywalnie wyższego poziomu hałasu. Jakość smarowania i wykończenie powierzchni zębów przekładni mogą również znacząco wpływać na rzeczywistą emisję hałasu w przypadku dowolnej kategorii skrzyń biegów, czasami zawężając różnicę pokazaną na tej ogólnej ilustracji. Konstrukcja obudowy, obejmująca materiały tłumiące lub wzmocnienie konstrukcyjne wokół przekładni, dodatkowo wpływa na to, ile hałasu podczas pracy jest przenoszonego do obudowy pralki, a ostatecznie do otaczającego środowiska. Ponieważ hałas skrzyni biegów oddziałuje z wieloma zmiennymi wykraczającymi poza sam materiał przekładni, producenci zazwyczaj oceniają poziom hałasu wraz z testami momentu obrotowego i trwałości oscylacji, a nie osobno. Dlatego też wykres ten należy czytać jako ogólne odniesienie kierunkowe do porównywania typów skrzyń biegów, a nie jako dokładną prognozę poziomu hałasu dla konkretnego produktu. Ogólnie rzecz biorąc, charakterystyka związana z hałasem pozostaje jednym z kilku czynników istotnych przy wyborze skrzyni biegów półautomatycznej pralki dwukomorowej, obok wymagań dotyczących ładowności i cyklu pracy omówionych w następnej sekcji.

4. Scenariusze zastosowań i punkty wyboru

Wybór odpowiedniej półautomatycznej skrzyni biegów pralki dwukomorowej do danego zastosowania zazwyczaj obejmuje ocenę kilku powiązanych ze sobą czynników, w tym ładowności wanny, częstotliwości cykli pracy oraz zgodności mechanicznej z zespołem silnika pralki i pulsatora zastosowanym w konkretnym modelu pralki.

(1) Kwestie dotyczące ładowności

Półautomatyczną skrzynię biegów pralki dwukomorowej zazwyczaj dopasowuje się do docelowej ładowności wanny, ponieważ wytrzymałość zębów przekładni i średnica wału wyjściowego wpływają na to, jak duże oscylacyjne naprężenia mechaniczne może wytrzymać skrzynia biegów podczas cyklu prania. Maszyny przeznaczone do mniejszych wsadów prania zazwyczaj korzystają ze skrzyni biegów zoptymalizowanej pod kątem umiarkowanego momentu obrotowego, podczas gdy maszyny przeznaczone do większych wsadów prania zazwyczaj wymagają skrzyni biegów ze wzmocnioną konstrukcją przekładni.

(2) Cykl pracy i częstotliwość użytkowania

Cykl pracy odnosi się do tego, jak często i jak długo pracuje skrzynia biegów w danym okresie. Półautomatyczna skrzynia biegów pralki z dwiema komorami, stosowana w zastosowaniach wymagających wyższej częstotliwości, generalnie korzysta z solidniejszego materiału przekładni i wspornika tulei, aby wytrzymać powtarzające się cykle oscylacji przez dłuższy okres użytkowania. Decyzje dotyczące wyboru w tym obszarze często porównują oczekiwaną częstotliwość użytkowania z właściwościami materiału przekładni omówionymi w poprzedniej sekcji.

(3) Kompatybilność z silnikiem myjącym i pulsatorem

Półautomatyczna skrzynia biegów pralki dwukomorowej zasadniczo musi być zgodna z konfiguracją montażową, wymiarami wału i charakterystyką obrotową zespołu silnika pralki i pulsatora, z którym jest sparowana. Niedopasowane specyfikacje skrzyni biegów i silnika mogą z czasem prowadzić do nieefektywnego przenoszenia momentu obrotowego lub zwiększonego zużycia mechanicznego, dlatego też dobór skrzyni biegów jest zwykle traktowany jako część zintegrowanego projektu napędu wanny, a nie jako decyzja dotycząca izolowanego komponentu.

Wymagania dotyczące obciążenia wanny różnią się znacznie w zależności od kategorii zastosowań pralek dwukomorowych, co bezpośrednio wiąże się z wyborem skrzyni biegów. Poniższy pionowy wykres słupkowy ilustruje ogólne zakresy odniesienia dla typowej maksymalnej pojemności wanny w trzech typowych kategoriach zastosowań. Wartości te przedstawiono jako ogólne zakresy ilustracyjne, a nie stałe specyfikacje, ponieważ rzeczywista nośność zależy od konkretnej zastosowanej kombinacji skrzyni biegów i silnika. Celem tego wykresu jest wsparcie koncepcyjnego zrozumienia związku kategorii aplikacji z oczekiwaniami dotyczącymi nośności. Przegląd tej zależności może pomóc w wyjaśnieniu, dlaczego konstrukcje przekładni półautomatycznych pralek dwukomorowych różnią się w zależności od zastosowań domowych, standardowych i do zastosowań o większym obciążeniu.

Jak pokazano na wykresie, zastosowania w lekkich pralkach domowych z dwiema wannami są na ogół związane ze stosunkowo niższymi wymaganiami dotyczącymi maksymalnego obciążenia wanny, co zazwyczaj pozwala na konstrukcję skrzyni biegów z umiarkowanym wzmocnieniem przekładni. Standardowe zastosowania pralek z dwiema wannami, pokazane na środkowym pasku, zazwyczaj wymagają skrzyni biegów zdolnej obsłużyć umiarkowanie większy zakres obciążenia, co odzwierciedla częstsze użytkowanie przy różnych rodzajach tkanin i rozmiarach wsadu. Pralki z podwójną komorą do dużych obciążeń, reprezentowane przez najwyższy słupek na tym wykresie, generalnie wiążą się z najwyższymi wymaganiami dotyczącymi obciążenia wanny spośród trzech kategorii, co zazwyczaj wymaga skrzyni biegów z bardziej wytrzymałym materiałem przekładni i wzmocnionym wspornikiem wału. Ten postęp ilustruje ogólną zależność pomiędzy kategorią zastosowania a wymaganiami konstrukcyjnymi stawianymi przekładni myjącej. Warto zauważyć, że nośność jest tylko jednym z kilku czynników wyboru, ponieważ częstotliwość cykli pracy i charakterystyka momentu obrotowego silnika myjącego również wpływają na to, która konfiguracja skrzyni biegów jest odpowiednia dla danego zastosowania. Półautomatyczna skrzynia biegów pralki z podwójną komorą, przeznaczona do wyższych kategorii obciążenia, często zawiera dodatkową podporę tulejową lub wzmocnioną konstrukcję obudowy, aby pomóc w bardziej równomiernym rozłożeniu oscylujących naprężeń mechanicznych podczas pracy. Decyzje dotyczące wyboru oparte na tego rodzaju porównaniu nośności zazwyczaj mają na celu dostosowanie możliwości konstrukcyjnych skrzyni biegów do oczekiwanych warunków użytkowania, a nie maksymalizację wydajności wykraczającej poza wymagania danego zastosowania. Zawyżona specyfikacja skrzyni biegów do lżejszych zastosowań domowych może zwiększyć niepotrzebną masę, natomiast niedostateczna specyfikacja dla cięższych zastosowań może zwiększyć długotrwałe zużycie. Dlatego też tabela ta służy jako ogólny punkt odniesienia dla dostosowania charakterystyki skrzyni biegów do zamierzonej kategorii zastosowania. Wybór jest zazwyczaj finalizowany w porozumieniu ze specyfikacjami silnika myjącego i konstrukcją pulsatora, jak opisano w powyższych rozważaniach dotyczących kompatybilności.

5. Porównanie wydajności różnych typów skrzyń biegów

Oprócz poziomu hałasu i nośności, typy półautomatycznych skrzyń biegów pralek dwukomorowych można także porównywać pod kątem kilku cech związanych z wydajnością jednocześnie, w tym trwałości, spójności oscylacji i łatwości konserwacji. Tego rodzaju porównanie wielu atrybutów może pomóc zilustrować ogólne kompromisy związane z każdym typem skrzyni biegów omówionym w poprzednich sekcjach.

Poniższy wykres radarowy przedstawia ogólne, ilustracyjne porównanie trzech typów półautomatycznych skrzyń biegów pralek dwukomorowych pod kątem pięciu powszechnie przywoływanych atrybutów wydajności: trwałości, kontroli hałasu, spójności oscylacji, prostoty konserwacji i stabilności konstrukcyjnej. Każda oś na tym wykresie reprezentuje względny wynik w skali ogólnej, umożliwiając oglądanie wielu cech razem, a nie osobno. Przedstawione wyniki odzwierciedlają ogólne tendencje inżynieryjne związane z każdym typem skrzyni biegów w oparciu o materiał przekładni i konstrukcję mechanizmu omówione wcześniej w tym przewodniku. Celem tego wykresu nie jest przedstawienie dokładnych danych dotyczących wydajności żadnego konkretnego produktu ze skrzynią biegów, ale raczej wsparcie koncepcyjnego porównania pomiędzy kategoriami. Łączne spojrzenie na te atrybuty może pomóc zilustrować, dlaczego wybór typu skrzyni biegów często wymaga zrównoważenia wielu czynników, a nie optymalizacji pod kątem jednej cechy.

Jak pokazano na wykresie radarowym, metalowa przekładnia zębata osiąga ogólnie stosunkowo wyższe wyniki w zakresie trwałości i stabilności strukturalnej, co odzwierciedla sztywność i odporność na zużycie związane z metalowym materiałem przekładni pod utrzymującym się obciążeniem oscylacyjnym. Dla porównania, plastikowa skrzynia biegów z myjnią przekładniową ogólnie wykazuje stosunkowo wyższe wyniki w zakresie kontroli hałasu i prostoty konserwacji, co jest zgodne z charakterystyką tłumienia i prostszym serwisowaniem, zwykle kojarzonym z elementami z formowanych polimerów. Skrzynia biegów ze zintegrowanym synchronizatorem generalnie osiąga stosunkowo lepsze wyniki w zakresie spójności oscylacji, co odzwierciedla rolę elementu synchronizatora w koordynowaniu czasu zmiany kierunku w powtarzających się cyklach mycia. Wyniki stabilności strukturalnej pokazane na wykresie faworyzują konfiguracje przekładni metalowych, co ogólnie przypisuje się mniejszym odkształceniom pod obciążeniem i bardziej spójnemu zazębieniu przekładni w powtarzających się cyklach oscylacji. Jednocześnie wykres pokazuje, że żaden typ skrzyni biegów nie uzyskał jednocześnie najwyższych wyników we wszystkich atrybutach, co odzwierciedla ogólny kompromis inżynieryjny pomiędzy sztywnością konstrukcyjną, poziomem hałasu, precyzją synchronizacji oscylacji i wygodą serwisowania. Ten rodzaj wizualizacji składającej się z wielu atrybutów może być przydatny podczas wyboru półautomatycznej skrzyni biegów pralki dwukomorowej, ponieważ podkreśla, w jaki sposób wybór projektu faworyzujący jedną cechę, taką jak trwałość, może odpowiadać stosunkowo niższemu wynikowi innej cechy, takiej jak kontrola hałasu. Wyniki prostoty konserwacji przedstawione w tabeli ogólnie odnoszą się do dostępności elementów wewnętrznych w celu kontroli lub smarowania, co może się różnić w zależności od konstrukcji obudowy oraz materiału przekładni. Wyniki spójności oscylacji odzwierciedlają, jak równomiernie typ skrzyni biegów ogólnie utrzymuje czas zmiany kierunku przy powtarzających się cyklach obciążenia w czasie. Przeglądając ten wykres, warto rozważyć go wraz z omówieniem nośności i cyklu pracy w poprzedniej sekcji, ponieważ wymagania aplikacji często określają, która kombinacja atrybutów jest najbardziej odpowiednia dla danego wyboru skrzyni biegów. Ogólnie rzecz biorąc, to porównanie radarowe ma na celu wsparcie bardziej całościowego spojrzenia na charakterystykę skrzyni biegów, a nie ocenę jednego typu jako powszechnie preferowanego względem innego.

6. Typowe przypadki zastosowań

Zespoły przekładni półautomatycznej pralki dwukomorowej są stosowane w kilku typowych konfiguracjach pralek dwukomorowych, z których każda ma nieco inne wymagania funkcjonalne.

(1) Półautomatyczne myjki dwuwannowe do użytku domowego

W domowych pralkach dwukomorowych przekładnia myjąca zazwyczaj napędza pulsator w cyklach umiarkowanego obciążenia przy częstotliwości użytkowania w gospodarstwie domowym. Ta kategoria ogólnie faworyzuje konstrukcje skrzyń biegów, które równoważą cichą pracę z odpowiednią trwałością do regularnego użytku domowego.

(2) Małe jednostki komercyjne lub jednostki z podwójną wanną o wyższej częstotliwości

Pralki dwukomorowe używane przy wyższych częstotliwościach, np. w małych pralniach, zazwyczaj stawiają większe wymagania przekładni myjącej ze względu na częstsze cykle pracy. Zastosowania te zazwyczaj preferują konfiguracje skrzyń biegów wyposażonych w przekładnię metalową lub synchronizator, co odzwierciedla trwałość i trwałość oscylacji omówione we wcześniejszych sekcjach.

(3) Kompaktowe i przenośne myjki z podwójną wanną

Kompaktowe lub przenośne pralki z dwiema wannami zazwyczaj korzystają z mniejszej wanny i odpowiednio mniejszego zespołu skrzyni biegów, często preferując konstrukcję przekładni z tworzywa sztucznego w celu zmniejszenia masy całkowitej. Kategoria ta zasadniczo odpowiada wymaganiom dotyczącym mniejszej nośności, zgodnie z porównaniem nośności omówionym w poprzedniej sekcji.

7. Wytyczne dotyczące konserwacji skrzyni biegów z podwójną komorą

Rutynowa dbałość o stan skrzyni biegów może ogólnie pomóc w utrzymaniu stałej pracy pulsatora przez cały okres użytkowania półautomatycznej pralki dwukomorowej. Poniższe ogólne punkty konserwacji są powszechnie przywoływane w praktykach serwisowania przekładni myjących.

1. Okresowa kontrola smarowania: powierzchnie przekładni w półautomatycznej skrzyni biegów pralki dwukomorowej zazwyczaj wymagają okresowej kontroli smarowania, ponieważ niewystarczające smarowanie może z czasem zwiększyć tarcie i zużycie przekładni.
2. Nasłuchiwanie nietypowych dźwięków: zauważalna zmiana hałasu roboczego, taka jak odgłosy zgrzytania lub stukania, może ogólnie wskazywać na zużycie przekładni lub niewspółosiowość w obudowie skrzyni biegów i może wymagać dalszej kontroli.
3. Sprawdzanie wzorca oscylacji pulsatora: nierówny lub niespójny ruch do przodu i do tyłu może czasami wskazywać na zużycie mechanizmu zmiany kierunku lub elementu synchronizatora.
4. Kontrola wycieków smaru: widoczne pozostałości smaru wokół obudowy skrzyni biegów mogą wskazywać na zużycie uszczelek, które, jeśli nie zostanie usunięte, może ogólnie zmniejszyć skuteczność wewnętrznego smarowania.
5. Sprawdzanie współosiowości wału wyjściowego: nadmierny luz lub drgania na wale pulsatora może zazwyczaj sugerować zużycie tulei lub łożyska wewnątrz skrzyni biegów.
6. Unikanie ciągłego przeciążania: wielokrotne używanie wanny przekraczającej jej nośność znamionową może z czasem przyspieszyć zużycie zębów przekładni i elementów wału skrzyni biegów.

8. Kwestie związane z produkcją i pozyskiwaniem komponentów

Elementy półautomatycznej skrzyni biegów do pralek dwukomorowych są zazwyczaj produkowane przez producentów o ustalonych możliwościach w zakresie wycinania kół zębatych, precyzyjnego formowania i montażu, ponieważ stałe tolerancje wymiarowe są ważne dla właściwej integracji z zespołami silnika pralki i pulsatora. Specjalizacja na poziomie komponentów jest powszechna w całym łańcuchu dostaw dwucylindrowych skrzyń biegów, gdzie reduktory, mechanizmy zmiany kierunku i powiązane części synchronizatorów są projektowane tak, aby działały w ramach szerokiej gamy platform produktowych producentów oryginalnego sprzętu.

Cixi Gaite Electric Co., Ltd., założona w 2002 roku z siedzibą w Ningbo w stanie Zhejiang, jest jednym z producentów w tej kategorii komponentów, skupiającym się na komponentach pralek, takich jak reduktory i synchronizatory stosowane w zespołach skrzyni biegów myjni. Firma posiada bazę produkcyjną o powierzchni około 10 000 metrów kwadratowych i obsługuje zarówno producentów oryginalnego sprzętu, jak i dostawę komponentów na rynek wtórny. Producenci pracujący w tym obszarze na ogół kładą nacisk na optymalizację konstrukcyjną i spójne procesy produkcyjne, aby pomóc elementom skrzyni biegów zachować kompatybilność z różnymi konfiguracjami silnika myjącego i pulsatora stosowanymi przez producentów pralek dwukomorowych.

Oceniając zaopatrzenie w komponenty półautomatycznej skrzyni biegów z podwójną komorą, producenci i nabywcy zazwyczaj biorą pod uwagę takie czynniki, jak spójność materiału przekładni, dokładność wymiarowa i stabilność zdolności produkcyjnych, ponieważ czynniki te wpływają na to, jak niezawodnie można zintegrować komponenty skrzyni biegów z bieżącymi procesami produkcyjnymi.

9. Często zadawane pytania

Jaka jest główna funkcja półautomatycznej skrzyni biegów pralki dwukomorowej?

Skrzynia biegów generalnie zmniejsza prędkość obrotową silnika myjącego, zwiększając jednocześnie moment obrotowy i przekształca ciągły obrót w ruch oscylacyjny tam i z powrotem, aby napędzać pulsator podczas cyklu prania.

Czym różni się przekładnia myjąca od napędu wirówki w pralce dwuwannowej?

Przekładnia myjąca jest zazwyczaj przeznaczona do wytwarzania ruchu pulsacyjnego oscylacyjnego w komorze pralniczej, podczas gdy wanna wirowa jest zazwyczaj napędzana przez oddzielne połączenie silnika, które nie wymaga tego samego mechanizmu zmiany kierunku.

Jakie są popularne typy półautomatycznej skrzyni biegów do pralek dwukomorowych?

Typowe typy obejmują na ogół skrzynię biegów z myjką z tworzywa sztucznego, skrzynię biegów z myjką metalową oraz konstrukcje skrzyń biegów ze zintegrowanym synchronizatorem, z których każda wiąże się z różnymi właściwościami związanymi z hałasem, trwałością i spójnością oscylacji.

Jak rozpoznać wczesne oznaki zużycia skrzyni biegów?

Wczesne objawy obejmują zazwyczaj nietypowy hałas podczas pracy, nierówne oscylacje pulsatora, widoczne pozostałości smaru wokół obudowy skrzyni biegów oraz nadmierny luz lub drgania na wale wyjściowym.

Jakie czynniki są zazwyczaj brane pod uwagę przy wyborze przekładni do konkretnego zastosowania z dwiema wannami?

Wybór zazwyczaj obejmuje ocenę pojemności wanny, częstotliwości cykli pracy i kompatybilności z zespołem silnika pralki i pulsatora zastosowanym w konkretnym modelu pralki.

Dlaczego niektóre konstrukcje półautomatycznych skrzyń biegów pralek dwukomorowych zawierają synchronizator?

Synchronizator zazwyczaj pomaga koordynować czas zmian kierunku podczas oscylacji pulsatora, zapewniając bardziej spójne zachowanie mieszania podczas powtarzanych cykli prania.
