Reduktor do pralki dwuwannowej

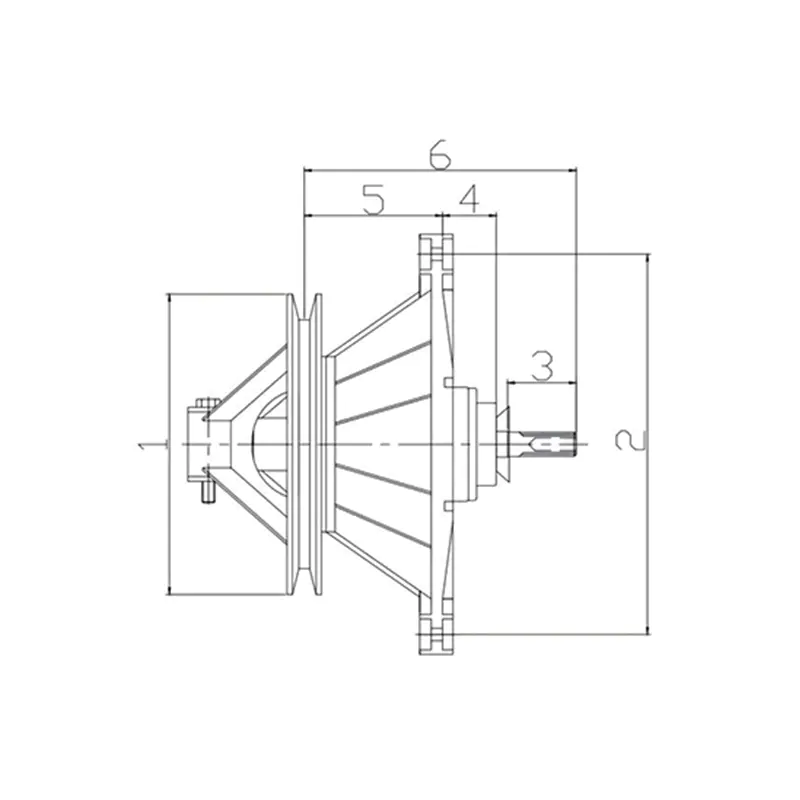

1. Co to jest reduktor pralki z podwójną wanną

Reduktor pralki dwuwannowej to zespół skrzyni biegów umieszczony pomiędzy silnikiem a interfejsem pulsatora lub mieszadła w pralkach półautomatycznych, które wykorzystują dwie oddzielne komory do prania i wirowania. The reduktor pralki dwuwannowej obniża stosunkowo dużą prędkość obrotową silnika, jednocześnie zwiększając wyjściowy moment obrotowy, a w większości konstrukcji przekształca także ciągły obrót w oscylację wsteczną potrzebną do napędzania pulsatora strony myjącej. Ponieważ wanna i wirówka działają niezależnie na platformie z dwiema wannami, reduktor obsługujący stronę prania został zaprojektowany specjalnie pod kątem charakterystyki obciążenia zwrotnego, a nie ciągłego, jednokierunkowego wirowania obserwowanego po stronie wirówki.

Wewnątrz typowy reduktor pralki z dwiema wannami zawiera przekładnię, wał wyjściowy z uszczelką i układem tulei, a w wielu modelach zintegrowany synchronizator lub mechanizm nawrotny, który okresowo zmienia kierunek obrotu, tworząc ruch pulsatora do przodu i do tyłu. Sama obudowa jest zazwyczaj uszczelniona i wypełniona smarem, aby chronić przekładnię przed wilgocią wytwarzaną w komorze zmywania, ponieważ reduktor jest umieszczony blisko dna wanny, gdzie narażenie na rozpryski jest największe. Przełożenie przekładni, geometria zębów, uszczelnienie obudowy i interfejs wału wyjściowego to cztery elementy konstrukcyjne, które najbardziej bezpośrednio determinują sposób działania reduktor pralki dwuwannowej sprawdza się przez cały okres użytkowania.

Na tej stronie kategorii zebrano typowe typy konstrukcyjne zespołów reduktorów pralek z dwiema komorami, zasady ich działania, względy doboru specyficzne dla zastosowania w przypadku produkcji OEM i wymiany na rynku wtórnym, a także wskazówki dotyczące konserwacji, które mają pomóc wydłużyć żywotność. Treść jest zorganizowana tak, aby wspierać inżynierów, zespoły zaopatrzeniowe i techników zajmujących się konserwacją w identyfikowaniu prawidłowej konfiguracji reduktora dla danej platformy urządzeń z dwiema wannami.

2. Typowe typy i cechy strukturalne

Konstrukcje reduktorów stosowanych w pralkach dwukomorowych różnią się przede wszystkim w zależności od układu przekładni zastosowanego w celu uzyskania wymaganej redukcji prędkości i zwiększenia momentu obrotowego. Cztery poniższe konfiguracje obejmują większość konstrukcji reduktorów po stronie mycia, które można znaleźć na obecnych platformach półautomatycznych.

(1) Reduktor przekładni śrubowej

W reduktorach śrubowych zastosowano kątowe zęby kół zębatych, które zazębiają się stopniowo, a nie wszystkie na raz, co ogólnie zmniejsza hałas i wibracje zazębiania się w porównaniu z zębatkami czołowymi o prostym przekroju. Taka konfiguracja jest powszechna w platformach z dwiema wannami średniej klasy, gdzie priorytetem jest umiarkowany współczynnik redukcji i w miarę płynna praca.

(2) Reduktor przekładni ślimakowej

Reduktory ślimakowe osiągają wyższy stopień redukcji w zwartej obudowie poprzez zazębienie śruby ślimakowej z kołem ślimakowym. Układ ten dobrze nadaje się do platform z dwiema wannami i ograniczoną przestrzenią pod wanną, chociaż styk ślizgowy między ślimakiem a kołem generalnie generuje większe tarcie niż para śrubowych kół zębatych o porównywalnej wielkości.

(3) Mieszany reduktor przekładni czołowej

Złożone reduktory przekładni czołowej łączą w sobie dwa lub więcej stopni przekładni o prostym przekroju, aby osiągnąć docelowy stopień redukcji przy użyciu prostszej, bardziej ekonomicznej geometrii zębów. Ta konfiguracja jest często łączona z oddzielnym komponentem synchronizatora w celu generowania ruchu pulsatora cofania, dzięki czemu sam reduktor koncentruje się wyłącznie na konwersji prędkości i momentu obrotowego.

(4) Zintegrowany zespół reduktora-synchronizatora

Niektóre platformy z dwiema wannami łączą stopień redukcji biegów i mechanizm synchronizatora cofania w jednej obudowie. To zintegrowane podejście zmniejsza liczbę oddzielnych elementów układu napędowego urządzenia i może uprościć montaż, chociaż wymaga ściślejszej koordynacji między konstrukcją przekładni a konstrukcją mechanizmu cofania na etapie opracowywania.

3. Zasada działania i charakterystyka współczynnika redukcji

Zasada działania reduktora pralki dwukomorowej koncentruje się na przetwarzaniu stosunkowo szybkich obrotów silnika o niskim momencie obrotowym na wolniejszy moment obrotowy o wyższym momencie obrotowym, odpowiednim do napędzania pulsatora lub mieszadła po stronie prania. Wewnątrz obudowy jeden lub więcej zazębionych stopni przekładni stopniowo zmniejsza prędkość obrotową na każdym stopniu, zwiększając jednocześnie moment obrotowy w zależności od przełożenia przekładni na tym stopniu. Jeżeli synchronizator nawrotu jest zintegrowany lub podłączony do wyjścia reduktora, dodatkowy mechanizm okresowo przerywa i odwraca kierunek obrotu wyjścia, aby wytworzyć ruch oscylacyjny, który miesza wodę i tkaninę.

Poniższy wykres ilustruje ogólny zakres współczynnika redukcji typowo powiązany z każdą z czterech konfiguracji reduktora opisanych w poprzedniej sekcji. Liczby te przedstawiają powszechnie obserwowane wartości średnie w obecnych platformach z dwiema wannami i mają na celu raczej ogólne odniesienie niż ustaloną specyfikację konkretnego produktu. Przegląd tego porównania pomaga wyjaśnić, dlaczego często wybiera się reduktory ślimakowe, gdy zwarta obudowa musi nadal zapewniać stosunkowo wysoki współczynnik redukcji, podczas gdy konstrukcje z zębami śrubowymi i złożonymi są częściej stosowane tam, gdzie głównymi celami są umiarkowane przełożenie i płynniejsza praca. Wyjaśnia również, dlaczego rozmiar obudowy, materiał przekładni i strategia smarowania różnią się znacząco w przypadku tych typów reduktorów, ponieważ wyższy stopień redukcji zazwyczaj powoduje większy kontakt ślizgowy i wytwarzanie ciepła w mniejszym obszarze zazębienia przekładni. Inżynierowie oceniający reduktor pralki z podwójną komorą dla nowej platformy zazwyczaj rozpoczynają od oszacowania wymaganego wyjściowego momentu obrotowego i częstotliwości skoków pulsatora przed wybraniem docelowego zakresu przełożenia z tego porównania.

Jak wskazuje wykres, reduktory ślimakowe zazwyczaj obejmują najszerszy i najwyższy zakres przełożenia spośród czterech konfiguracji, co jest zgodne z ich zwartą konstrukcją z pojedynczym oczkiem i możliwością osiągnięcia dużego przełożenia bez układania wielu stopni przekładni. Złożone reduktory czołowe i zintegrowane zespoły reduktor-synchronizator mieszczą się w przedziale średniego zasięgu, odzwierciedlając równowagę pomiędzy przełożeniem, prostotą mechaniczną i kosztami produkcji. Reduktory walcowe zazwyczaj mieszczą się w dolnej części typowego zakresu pokazanego tutaj, co często jest akceptowalnym kompromisem, biorąc pod uwagę ich stosunkowo cichszą pracę. Warto zauważyć, że współczynnik redukcji jest tylko jednym z wielu parametrów wejściowych przy określaniu reduktora dla platformy z dwiema wannami; Moment obrotowy wału wyjściowego, skuteczność uszczelnienia obudowy i odporność materiału przekładni na zużycie również mają wpływ na ostateczny wybór. Zespoły zakupowe zaopatrujące się a reduktor pralki dwuwannowej dla konkretnej platformy urządzenia należy traktować ten wykres jako ogólne odniesienie początkowe i potwierdzić dokładne wymagania dotyczące stosunku do docelowej prędkości silnika i pożądanej częstotliwości skoków pulsatora. Ponieważ rzeczywiste wymagania dotyczące przełożeń różnią się nawet w obrębie jednej kategorii reduktora, w zależności od pojemności wanny i mocy silnika, najbardziej niezawodnym podejściem pozostaje praca w oparciu o specyfikację konkretnego układu napędowego podczas zakupu.

4. Gatunki materiałów przekładni i względny postęp zużycia zębów

Materiał zębów przekładni i obróbka cieplna to jedne z najważniejszych decyzji przy projektowaniu reduktora pralki dwukomorowej, ponieważ przekładnia pracuje pod powtarzającymi się obciążeniami zwrotnymi, w obudowie narażonej na wilgoć i pozostałości detergentu, a często przy ograniczonym uzupełnianiu smaru przez cały okres użytkowania urządzenia. W branży powszechnie stosowane są trzy podejścia do materiałów: standardowe koła zębate ze stali węglowej, koła zębate ze stali nawęglanej, w przypadku których powierzchnia zęba jest poddawana dodatkowej obróbce utwardzającej, podczas gdy rdzeń pozostaje wytrzymały, oraz koła zębate ze spiekanych stopów formowane w procesie metalurgii proszków. Każde podejście charakteryzuje się inną krzywą progresji zużycia zębów w miarę kumulowania się cykli pracy, co pomaga wyjaśnić, dlaczego w platformach z dwiema wannami o większym obciążeniu zwykle stosuje się zestawy przekładni utwardzane dyfuzyjnie, nawet jeśli geometria zęba podstawowego jest prawie identyczna z geometrią zęba standardowego odpowiednika ze stali węglowej.

Poniższy wykres liniowy przedstawia ilustracyjny wskaźnik zużycia zębów w rosnącej liczbie cykli pracy dla trzech opisanych powyżej podejść materiałowych. Wskaźnik zużycia odzwierciedla ogólną, względną miarę zużycia powierzchni zęba i zazębienia, a nie gwarantowaną trwałość konkretnego produktu, ponieważ rzeczywiste wyniki zależą od utrzymania smaru, ekspozycji na wilgoć, częstotliwości obciążenia i jakości uszczelnienia obudowy. Porównanie to ma pomóc zespołom inżynieryjnym i konserwacyjnym zrozumieć, dlaczego wybór materiału przekładni staje się coraz ważniejszy wraz ze wzrostem cykli pracy urządzenia i dlaczego okresy między wymianami na rynku wtórnym często znacznie różnią się w przypadku standardowych przekładni ze stali i przekładni hartowanych dyfuzyjnie. Czytanie wykresu od lewej do prawej pokazuje, jak różnica zużycia pomiędzy rodzajami materiałów zwiększa się stopniowo, a nie pozostaje stała, co jest zjawiskiem powszechnie obserwowanym w układach z przekładnią nawrotną poddawanych wielokrotnemu obciążeniu kierunkowemu. Ta powiększająca się luka jest jednym z głównych powodów, dla których w pralkach dwubębnowych do średnich i większych obciążeń coraz częściej stosuje się zestawy przekładni ze stopów utwardzanych dyfuzyjnie lub ze spiekanych stopów, a nie podstawowe, standardowe odpowiedniki ze stali.

Standardowa linia stalowa wznosi się najbardziej stromo, co odzwierciedla szybsze zużycie powierzchni zębów w miarę gromadzenia się obciążeń odwracających i cykli zazębiania w punktach styku przekładni. Linia ze stali nawęglanej wykazuje umiarkowany wzrost, zgodny z zwiększoną twardością powierzchni na boku zęba, podczas gdy rdzeń przekładni zachowuje wystarczającą wytrzymałość, aby wytrzymać pękanie zmęczeniowe pod powtarzalnym momentem odwracającym. W tym porównaniu linia spiekanego stopu pozostaje najbardziej płaska w całym zakresie cyklu, co odpowiada bardziej jednolitej gęstości i kontrolowanej porowatości osiągalnej w procesie metalurgii proszków, jeśli jest ona odpowiednio dobrana do tego zastosowania. Warto podkreślić, że wykres ten przedstawia raczej ogólne porównanie względne niż certyfikowaną gwarancję trwałości, ponieważ rzeczywiste zużycie przekładni zależy również w dużym stopniu od utrzymania smaru, integralności uszczelnienia obudowy i częstotliwości cykli pracy. W przypadku linii produkcyjnych OEM wymagających nowego reduktora do pralek z podwójną komorą, materiał przekładni powinien być dopasowany do oczekiwanego profilu obciążenia docelowego urządzenia, a nie domyślnie stosować jeden materiał we wszystkich poziomach produktów. W przypadku wymiany na rynku wtórnym technicy pracujący na bardziej obciążonych lub często używanych maszynach z dwiema wannami często stwierdzają, że przejście na zestaw przekładni utwardzanych dyfuzyjnie, jeśli pozwala na to obudowa i interfejs montażowy, zmniejsza częstotliwość powtarzających się dźwięków przekładni lub wezwań serwisowych związanych z poślizgiem w porównaniu z podstawową standardową wymianą stali.

5. Scenariusze zastosowań i priorytety wyboru

Wybór odpowiedniego reduktora pralki dwuwalcowej do danego zastosowania wymaga rozważenia kilku czynników inżynieryjnych pod kątem specyficznych wymagań platformy docelowej. W przypadku produkcji OEM reduktor musi zostać określony na wczesnym etapie procesu projektowania układu napędowego, obok wału silnika i pulsatora, ponieważ przełożenie przekładni, interfejs wału wyjściowego i wymiary obudowy są od siebie wzajemnie zależne. W przypadku wymiany na rynku wtórnym priorytet przesuwa się w stronę dokładnego dopasowania powierzchni montażowej, wypustu wału wyjściowego i współczynnika redukcji oryginalnego komponentu, aby uniknąć wprowadzenia wibracji, hałasu lub niedopasowania rozrządu po instalacji.

Poniższy wykres słupkowy przedstawia ogólną punktację priorytetu wyboru według pięciu wspólnych czynników oceny komponentów reduktora pralki z dwiema komorami: precyzja przełożenia, kontrola hałasu, moment obrotowy, skuteczność uszczelnienia i opłacalność. Wyniki te odzwierciedlają uogólnioną wagę powszechnie stosowaną podczas oceny komponentów, a nie stałą formułę, ponieważ rzeczywisty ranking priorytetów zmienia się w zależności od tego, czy reduktor jest przeznaczony do kompaktowej platformy domowej, czy do urządzenia o większej pojemności i większym obciążeniu. Przeglądanie tego wykresu przed sfinalizowaniem decyzji dotyczącej zaopatrzenia pomaga zespołom zaopatrzeniowym i inżynieryjnym ustalić, które czynniki zasługują na największą analizę podczas oceny dostawców i testowania próbek. Zapewnia także użyteczną strukturę do porównywania propozycji technicznych z różnych źródeł komponentów na zasadzie porównywalnej, zamiast skupiać się na pojedynczym atrybucie w izolacji. W przypadku większości platform z dwiema wannami skuteczność uszczelnienia i przenoszony moment obrotowy mają zwykle nieproporcjonalnie duży ciężar w porównaniu z ich pozorną prostotą, ponieważ odchylenia w tych obszarach często prowadzą do przedwczesnego zużycia przekładni lub wnikania wilgoci po instalacji.

Jak pokazano na wykresie, wyniki w zakresie uszczelnienia i przenoszonego momentu obrotowego znajdują się na szczycie ogólnego rankingu priorytetów lub w ich pobliżu, tuż za nimi plasują się precyzja przełożenia i kontrola hałasu, podczas gdy efektywność kosztowa, choć nadal istotna, generalnie ma nieco mniejsze znaczenie niż cztery czynniki związane z wydajnością w dobrze wyważonej ocenie. Ten wzór odzwierciedla praktyczną rzeczywistość, zgodnie z którą reduktor pralki dwukomorowej, który ulega uszkodzeniu na uszczelce obudowy lub styku wału wyjściowego, zwykle powoduje konieczność wezwania serwisu na długo przed osiągnięciem przez materiał przekładni znajdującej się pod nią kresu oczekiwanej trwałości zmęczeniowej. Inżynierowie i nabywcy oceniający nowego dostawcę reduktora często używają schematu ważenia podobnego do tego do testowania próbek konstrukcji, traktując priorytetowo testowanie szczelności uszczelnień i pomiar hałasu przekładni wraz z weryfikacją momentu obrotowego i przełożenia, zamiast traktować koszt jako główny wyróżnik. W przypadku platform z dwiema wannami eksploatowanych w środowiskach o większej wilgotności lub narażonych na częste narażenie na zachlapania podczas cyklu mycia, skuteczność uszczelnienia obudowy często zasługuje na jeszcze większy nacisk niż pokazano w tym ogólnym wykresie, ponieważ wnikanie wilgoci ma tendencję do przyspieszania zużycia przekładni, gdy już wystąpi. Ostatecznie należy dostosować względną wagę tych pięciu czynników, aby odzwierciedlić specyficzne środowisko operacyjne, cykl pracy i oczekiwania dotyczące niezawodności docelowej platformy urządzeń z dwiema wannami.

6. Porównanie profili wydajności dla różnych typów reduktorów

Poza indywidualnymi wskaźnikami, takimi jak współczynnik lub poziom hałasu, często przydatne jest sprawdzenie ogólnego profilu wydajności reduktora pralki dwukomorowej w kilku wymiarach jednocześnie. Poniższy wykres radarowy porównuje reduktor śrubowy z reduktorem ślimakowym pod względem pięciu atrybutów: zakresu przełożenia, kontroli hałasu, sprawności mechanicznej, przenoszonego momentu obrotowego i opłacalności. Ten typ widoku wielu atrybutów pomaga zespołom inżynierskim wizualizować kompromisy, zamiast skupiać się na pojedynczej specyfikacji w izolacji, ponieważ żadna konfiguracja pojedynczego reduktora nie osiąga najwyższych wyników we wszystkich kategoriach jednocześnie. Przedstawiona tutaj punktacja ma charakter poglądowy i ma przedstawiać ogólne tendencje obserwowane w popularnych platformach z dwiema wannami, a nie certyfikowany punkt odniesienia dla dowolnego pojedynczego produktu. Porównanie dwóch typów reduktorów w tej samej ramie radaru ułatwia także komunikowanie kompromisów projektowych zainteresowanym stronom nietechnicznym podczas przeglądu platformy lub dyskusji z dostawcami.

Nakładające się wielokąty na wykresie radarowym ilustrują, że reduktor ślimakowy ogólnie osiąga wyższe wyniki w zakresie przełożenia redukcji i wydajności momentu obrotowego, co jest zgodne z jego zdolnością do osiągnięcia dużej redukcji prędkości w ramach zwartej pojedynczej siatki omówionej wcześniej na tej stronie. Dla porównania, przekładnia śrubowa wypada lepiej pod względem kontroli hałasu i wydajności mechanicznej, głównie dlatego, że jej skośne zazębienie zębów generuje mniejsze tarcie ślizgowe i wibracje niż wzór styku ślimaka z kołem. W tym ogólnym porównaniu obie konfiguracje wykazują zasadniczo porównywalne wyniki w zakresie efektywności kosztowej, co odzwierciedla fakt, że na ostateczny koszt często wpływa w większym stopniu wielkość produkcji i inwestycje w oprzyrządowanie niż sam podstawowy układ przekładni. To porównanie wzmacnia powracający motyw na stronie tej kategorii: żadna pojedyncza konfiguracja reduktora pralki z dwiema komorami nie jest uniwersalnie lepsza, a właściwy wybór zależy od dopasowania profilu wydajności reduktora do konkretnych wymagań dotyczących współczynnika, tolerancji hałasu i ograniczeń przestrzennych obudowy rozważanej platformy urządzenia. Zespoły inżynierów dokonujące przeglądu nowej platformy z dwiema wannami lub oceniające zespół reduktora proponowany przez dostawcę komponentów mogą skorzystać z porównania radarowego, takiego jak to, aby szybko określić, które kompromisy są akceptowane przed zatwierdzeniem ostatecznego projektu.

7. Przegląd strukturalny typowego zespołu redukcyjnego

Aby ułatwić wizualizację powyższej dyskusji strukturalnej, poniższy schemat izometryczny przedstawia ogólny układ typowego reduktora pralki z dwiema wannami, w tym sprzęgło wału wejściowego, obudowę przekładni wewnętrznej, wał wyjściowy z jego uszczelką i tuleją oraz wspornik montażowy mocujący zespół pod wanną. Ten uproszczony widok konstrukcyjny ma charakter ogólny i orientacyjny, a nie precyzyjny rysunek techniczny dowolnego konkretnego produktu. Oglądanie zespołu w tej warstwowej formie pomaga wyjaśnić, w jaki sposób energia obrotowa przemieszcza się z silnika, przez przekładnię i na zewnątrz do interfejsu pulsatora, podczas gdy sekcje uszczelnienia i tulei zapewniają po drodze eliminację wody i wsparcie promieniowe. Zrozumienie tej warstwowej struktury ułatwia również interpretację dyskusji na temat materiałów i doboru omówionych w poprzednich sekcjach, ponieważ każda oznaczona strefa na schemacie odpowiada innemu priorytetowi inżynieryjnemu. Na przykład strefa przekładni jest najściślej powiązana z precyzją przełożeń i przenoszeniem momentu obrotowego, podczas gdy strefa uszczelnienia wyjściowego jest najściślej powiązana z priorytetem wydajności uszczelnienia omówionym w Rozdziale 5.

Czytanie diagramu od góry do dołu przebiega zgodnie z fizyczną ścieżką zespołu, tak jak byłby on zainstalowany w urządzeniu, zaczynając od sprzęgła wału wejściowego, które łączy się z mocą silnika, a kończąc na wsporniku montażowym mocującym obudowę reduktora pod wanną. Obudowa przekładni zębatej zajmuje środkową część zespołu i jest obszarem najbardziej narażonym na czynniki materiałowe i zużycie omówione w rozdziale 4, ponieważ zawiera zazębione stopnie przekładni odpowiedzialne za redukcję prędkości i konwersję momentu obrotowego. Uszczelnienie wału wyjściowego znajduje się bezpośrednio pod przekładnią i stanowi krytyczną strefę przejściową, ponieważ musi utrzymywać stałą powierzchnię uszczelniającą nawet wtedy, gdy wał wyjściowy wielokrotnie obraca się i zmienia kierunek podczas cyklu pracy pulsatora. Sekcja tulei wyjściowej pod uszczelką zarządza obciążeniem promieniowym na wale wyjściowym i pomaga zachować współosiowość z zespołem wału pulsatora podłączonym dalej w górę układu napędowego. Wreszcie, wspornik montażowy jest ukształtowany tak, aby pasował do konkretnego interfejsu obudowy na docelowej platformie urządzenia, dlatego też reduktory zamienne na rynek wtórny muszą dokładnie pasować do tego śladu, aby uniknąć problemów z instalacją. Postrzeganie zespołu jako zestawu odrębnych stref funkcjonalnych, a nie pojedynczej ogólnej skrzyni biegów, jest użytecznym modelem mentalnym przy porównywaniu opcji zaopatrzenia lub diagnozowaniu awarii w terenie.

8. Względy produkcyjne w przypadku dostaw OEM i na rynek wtórny

Spójna kontrola procesu produkcyjnego ma bezpośredni wpływ na skuteczność reduktora w pralce dwukomorowej po zainstalowaniu, szczególnie w odniesieniu do dokładności wymiarowej zębów koła zębatego, dopasowania uszczelnienia obudowy i spójności metalurgicznej w poszczególnych partiach produkcyjnych. Producenci OEM na ogół wymagają ścisłej spójności między partiami, ponieważ nawet niewielkie zmiany wymiarowe w profilu zębów przekładni mogą wpływać na hałas zazębiania i przenoszenie momentu obrotowego po sparowaniu z silnikiem i wałem pulsatora zakupionymi oddzielnie dla tej samej platformy. Dostawcy na rynku wtórnym stoją przed powiązanym, ale odrębnym wyzwaniem, ponieważ zamienny reduktor musi wystarczająco dokładnie pasować do powierzchni montażowej oryginalnego wyposażenia i interfejsu wału wyjściowego, aby uniknąć wprowadzenia nowych problemów z wibracjami lub wyciekami po instalacji, nawet jeśli oryginalny model urządzenia nie jest już produkowany.

Firma Cixi Gaite Electric Co., Ltd., założona w 2002 roku z siedzibą w Ningbo w stanie Zhejiang, skoncentrowała swoją działalność produkcyjną w szczególności na podstawowych elementach układu napędowego pralek, w tym reduktorach, synchronizatorach i powiązanych zespołach wałów, zarówno dla producentów OEM, jak i zastosowań na rynku wtórnym. Działając na bazie produkcyjnej o powierzchni około 10 000 metrów kwadratowych, firma zbudowała swoje procesy produkcyjne w oparciu o specyficzną geometrię przekładni i wymagania dotyczące uszczelnienia obudowy związane z komponentami reduktora pralki z podwójną komorą, w tym precyzję przełożeń i kwestie uszczelnienia omówione na tej stronie. To długotrwałe skupienie się na wąskiej, powiązanej mechanicznie rodzinie produktów, a nie na szerokim katalogu komponentów ogólnego przeznaczenia, wspiera spójną kontrolę procesu we wszystkich seriach produkcyjnych i pozwala na bliższą koordynację z klientami w zakresie specyfikacji konstrukcyjnych i materiałowych na etapie zaopatrzenia.

W przypadku zespołów zaopatrzeniowych oceniających dostawcę reduktora do pralek z dwiema wannami zazwyczaj przydatne jest zażądanie próbek jednostek do kontroli wymiarowej, badania hałasu przekładni i badania szczelności uszczelek przed przyjęciem zamówienia produkcyjnego, niezależnie od tego, którego producenta bierze się pod uwagę. Sprawdzenie spójności profilu zębów koła zębatego, wykończenia powierzchni gniazda uszczelnienia obudowy i współśrodkowości wału wyjściowego na małej partii próbek zapewnia bardziej wiarygodne wskazanie oczekiwanej wydajności w terenie niż przeglądanie samego rysunku technicznego.

9. Wskazówki dotyczące konserwacji i instalacji

Właściwy montaż i okresowe przeglądy pozwalają wydłużyć żywotność reduktora pralki dwubębenowej oraz zmniejszyć prawdopodobieństwo przedwczesnego zużycia przekładni lub uszczelek. Technicy zajmujący się konserwacją pracujący na platformach pralek z dwiema wannami powszechnie zalecają poniższe praktyki.

1. Dokładnie przed montażem sprawdź, czy ślad montażowy reduktora zamiennego, wypust wału wyjściowego i przełożenie redukcyjne odpowiadają oryginalnemu komponentowi, ponieważ niedopasowane przełożenie jest częstą przyczyną nieprawidłowego rozrządu skoku pulsatora.
2. Przed ponownym montażem sprawdź uszczelkę wału wyjściowego pod kątem uszkodzeń powierzchni lub zużycia, ponieważ uszkodzone uszczelnienie może umożliwić przedostanie się wilgoci do obudowy przekładni, nawet jeśli sama przekładnia jest w dobrym stanie.
3. Podczas każdej czynności serwisowej otwierającej obudowę reduktora należy sprawdzić, czy ilość smaru w obudowie jest nienaruszona i odpowiednia dla typu przekładni, ponieważ niewystarczające smarowanie przyspiesza zużycie powierzchni zębów.
4. Dokręć elementy mocujące wspornika montażowego odpowiednią wartością, zamiast dokręcać je zbyt mocno, ponieważ nadmierna siła docisku może odkształcić obudowę i wpłynąć na wyrównanie zazębienia przekładni.
5. Okresowo nasłuchuj nietypowych dźwięków przekładni lub sprawdzaj, czy podczas cyklu mycia nie występują zwiększone wibracje, co może wskazywać na wczesne zużycie zębów lub niewspółosiowość łożysk, zanim nastąpi pełna awaria.
6. Należy rejestrować datę instalacji i zaobserwowane warunki pracy, w szczególności częstotliwość użytkowania, aby pomóc w przewidywaniu częstotliwości wymiany na potrzeby przyszłego planowania konserwacji.

Wykonanie tych kroków nie eliminuje możliwości zużycia podzespołów z biegiem czasu, ponieważ wszystkie zespoły reduktorów ulegają stopniowemu zużyciu w normalnych warunkach pracy, ale konsekwentna praktyka instalacyjna i okresowe kontrole zazwyczaj pomagają zidentyfikować wczesne sygnały ostrzegawcze, zanim awaria zakłóci działanie urządzenia.

10. Często zadawane pytania

(1) Jaka jest różnica pomiędzy reduktorem pralki dwubębenowej a synchronizatorem?

Reduktor przede wszystkim obniża prędkość silnika i zwiększa wyjściowy moment obrotowy poprzez przekładnię, natomiast synchronizator to mechanizm odpowiedzialny za okresową zmianę kierunku obrotu w celu wytworzenia skoku oscylacyjnego pulsatora. Na niektórych platformach z dwiema wannami te dwie funkcje są połączone w jedną zintegrowaną obudowę, podczas gdy na innych pozostają oddzielnymi elementami połączonymi sekwencyjnie.

(2) Skąd mam wiedzieć, jakiego typu reduktora używa moja pralka dwukomorowa?

Identyfikacja prawidłowego typu reduktora zazwyczaj rozpoczyna się od modelu urządzenia i konfiguracji układu napędowego, ponieważ przekładnia śrubowa, przekładnia ślimakowa, złożone czoło i zintegrowany reduktor-synchronizator odpowiadają odrębnemu układowi przekładni, jak opisano w sekcji 2 tej strony. Sprawdzenie powierzchni montażowej oryginalnego komponentu, wypustu wału wyjściowego i wymiarów obudowy w porównaniu z danymi referencyjnymi producenta to najbardziej niezawodny sposób na potwierdzenie dokładnego dopasowania przed zamówieniem wymiany.

(3) Czy gatunek materiału przekładni znacząco wpływa na żywotność reduktora?

Klasa materiału przekładni jest jednym z kilku czynników wpływających na żywotność, obok utrzymania smaru, integralności uszczelnienia obudowy i częstotliwości cykli pracy. Jak pokazano w rozdziale 4, zestawy kół zębatych ze stopów nawęglanych i spiekanych zazwyczaj wykazują wolniejszy względny postęp zużycia w porównaniu ze standardowymi przekładniami stalowymi w podobnych warunkach pracy, chociaż rzeczywiste wyniki różnią się w zależności od zastosowania.

(4) Dlaczego reduktor mojej pralki dwukomorowej hałasuje bardziej niż wcześniej?

Zwiększony hałas przekładni w miarę upływu czasu zwykle wskazuje na wczesne stadium zużycia powierzchni zębów, zmniejszone smarowanie lub niewielką niewspółosiowość w przekładni i generalnie warto sprawdzić, zanim stan przekształci się w bardziej znaczące zużycie lub poślizg wału wyjściowego.

(5) Jakie informacje powinienem podać, zaopatrując się w reduktor pralki dwukomorowej od producenta?

Przydatne informacje zazwyczaj obejmują platformę urządzenia lub numer referencyjny modelu, wymagane przełożenie redukcji, specyfikację wypustu wału wyjściowego, wymiary podstawy montażowej i oczekiwany cykl pracy, ponieważ szczegóły te pomagają producentowi zalecić odpowiedni układ przekładni i gatunek materiału.
